Типы подключения радиаторов: какую схему выбрать

Подключение радиатора определяет, откуда в прибор поступает горячая вода и через какой патрубок уходит остывший теплоноситель. От этого зависит не только внешний вид труб: при неверно выбранной схеме длинная батарея может прогреваться неравномерно, а подходящий по мощности прибор – отдавать меньше тепла, чем требуется комнате. Основные варианты подключения – боковое, диагональное и нижнее. Выбирать между ними нужно с учётом разводки, направления подачи, длины радиатора и схем, разрешённых его производителем.

Если вы рассматриваете радиаторы отопления Рифар, сначала определите конкретную модель и откройте её паспорт: даже у приборов одной марки исполнение с боковыми патрубками и версия со встроенным нижним узлом комплектуются по-разному. Комплектующие для радиаторов отопления тоже подбирают под модель и систему, а не только под размер резьбы: кран для отключения, термостатический клапан, воздухоотводчик и присоединительный узел выполняют разные задачи. Например, у RIFAR MONOLIT VENTIL часть элементов встроена в прибор, но кронштейны, термоголовка и узел нижнего подключения приобретаются отдельно.

Три схемы подключения

Названия схем описывают положение труб относительно радиатора, а не устройство всей системы отопления. Один и тот же способ подвода может встречаться как в квартире, так и в частном доме, если подходят характеристики прибора и гидравлические условия. В описаниях нижнего подключения есть важная неоднозначность: так называют и заводской радиатор с двумя патрубками рядом снизу, и седельную схему, при которой трубы присоединяют к нижним отверстиям с противоположных сторон. Их нельзя считать взаимозаменяемыми.

Боковое: удобно при замене

При одностороннем подключении горячая вода поступает сверху, проходит через прибор и выходит снизу той же стороны. Если трубы уже выведены от стояка, такой вариант часто позволяет поставить новый радиатор без переноса подводок. Соединения, краны и вентили остаются доступными для осмотра. Обратная сторона этой простоты – видимые трубы и риск того, что удалённые секции большого прибора будут греться слабее при недостаточном расходе теплоносителя.

Правое и левое подключение различаются расположением труб, а не эффективностью сами по себе. Важно не угадывать направление потока по тому, какая подводка кажется горячее после запуска: в доме с вертикальными стояками оно зависит от проекта и может различаться по участкам. Перед заказом выясните, какой патрубок будет входным, измерьте межосевое расстояние подводок и проверьте резьбу. Для некоторых радиаторов производитель допускает подключение с обеих сторон; у моделей со встроенной арматурой положение входа может быть жёстко задано.

Универсального предела «не больше 10 секций для боковой схемы» нет. Длина, внутреннее устройство прибора, расход воды и направление подачи влияют на прогрев вместе. Практический ориентир даёт КЗТО: для своих радиаторов компания рекомендует одностороннее подключение верх–низ при длине до 1200 мм, а для более длинных – диагональное. Для изделия другого производителя следует брать его паспорт, а не переносить этот размер на любой прибор.

Диагональное: для длинного прибора

При диагональном подключении подающая труба входит в верхний патрубок с одной стороны радиатора, обратка отводится из нижнего патрубка с противоположной. Поток проходит по большей части прибора, поэтому такой способ помогает равномерно прогреть длинные радиаторы. Его выбирают, когда расчётная мощность требует большой длины и трубы можно подвести к обоим краям. Это решение особенно полезно, если при односторонней схеме последние секции оставались бы холоднее первых.

Минусы связаны с монтажом. Понадобится подводка к противоположной стороне радиатора, а при открытой разводке её труднее скрыть. Если труба идёт вдоль пола или стены, заранее проверьте, не мешает ли она мебели и доступу к запорной арматуре. Само слово «диагональное» не гарантирует максимальную теплоотдачу в любой системе: при слабой циркуляции, воздушной пробке или неверной подаче хороший вариант расположения патрубков не исправит недостаточный расход.

Не следует путать диагональ «сверху вниз» с обратным движением «снизу вверх». Перестановка подачи и обратки меняет условия работы прибора и в ряде исполнений существенно снижает тепловую мощность. Паспорт RIFAR MONOLIT выделяет предпочтительные схемы и предупреждает о заметном падении мощности при одной из альтернативных схем; при ней изготовитель рекомендует направляющую потока в нижнем коллекторе. Поэтому перед монтажом нужно сверить рисунок подключения именно своей модели.

Нижнее: аккуратнее, но требовательнее

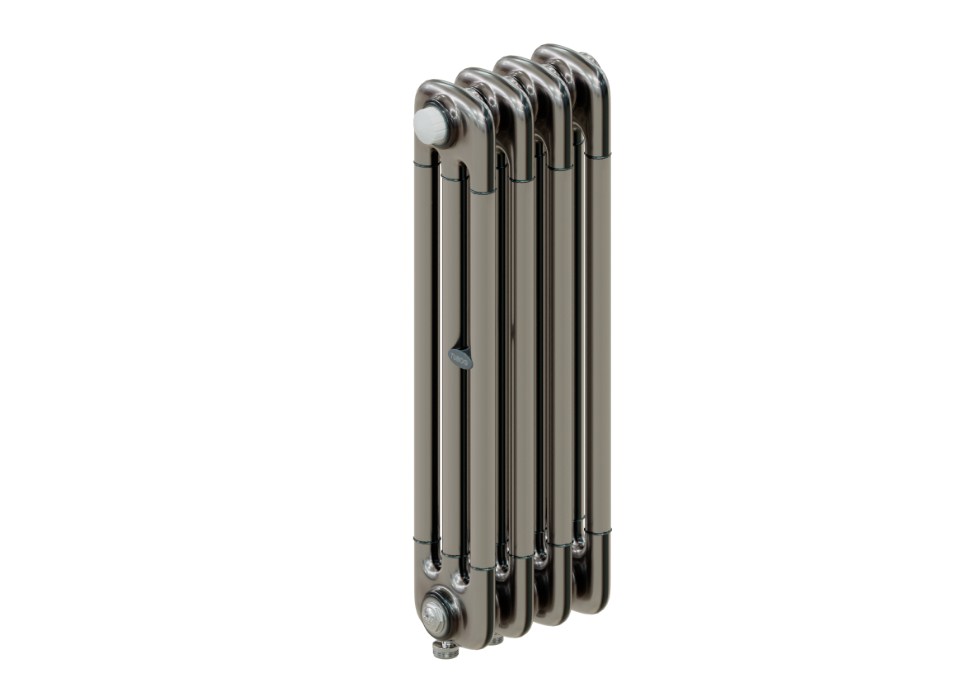

У заводского радиатора с нижним подключением два патрубка расположены в нижней части корпуса. Они могут быть справа, слева либо по центру; встречается компактный узел с межосевым расстоянием 50 мм. Трубы удобно вывести из пола или стены, сохранив свободное пространство по сторонам прибора. Такой вариант подходит для нового ремонта, когда расположение выводов можно заложить в проект до чистовой отделки.

Внутри заводского нижнего исполнения теплоноситель движется не обязательно так, как кажется по наружному положению труб. Конструкция может содержать распределитель потока, перегородку и встроенный термостатический клапан. У RIFAR MONOLIT VENTIL эти элементы предусмотрены изготовителем; внешние присоединительные узлы приобретаются отдельно. У панельных радиаторов Purmo также существуют боковые модификации и отдельные версии с нижним боковым либо центральным подключением. Если взять обычный боковой прибор и присоединить трубы к двум нижним отверстиям, он не станет эквивалентом заводской нижней модели.

Для седельной схемы вход и выход находятся снизу у противоположных краёв. Она может быть удобна при скрытой подводке, но её применение и тепловой поток нужно проверять для конкретного радиатора. Нельзя автоматически вычитать из мощности любого нижнего подключения «10–15%»: такая цифра не описывает все заводские конструкции. Сравнивайте паспортную отдачу при одинаковом температурном режиме и уточняйте, для какой схемы она заявлена. Неверно присоединённый нижний узел, наоборот, действительно способен ухудшить прогрев.

Главный практический вопрос при нижнем подключении – где находится подача. Если правое и левое отверстия перепутать, встроенная регулирующая арматура может работать не так, как задумано. До покупки зафиксируйте на плане положение обоих выводов, межосевое расстояние, тип резьбы, прямой или угловой узел, а также возможность добраться до него после укладки пола. Скрывают трубы, но не делают резьбовые соединения необслуживаемыми без предусмотренного проектом доступа.

Влияние разводки отопления

Способ присоединения одного радиатора нельзя выбирать отдельно от схемы всего контура. Однотрубная система, двухтрубная разводка и коллекторное распределение отличаются тем, каким путём теплоноситель подходит к приборам и что происходит, когда один из них перекрывают. Кроме того, при естественной циркуляции сопротивление узлов и труб особенно существенно; систему с циркуляционным насосом тоже проектируют по расходу и давлению, а не по одному лишь внешнему виду батарей.

Однотрубная система и байпас

В однотрубной системе радиаторы связаны с общей магистралью или стояком: теплоноситель последовательно движется по участкам контура. В квартире с общим стояком нельзя просто поставить два шаровых крана так, чтобы закрытие батареи перекрывало движение воды к другим помещениям. Между подводками предусматривают байпас – перемычку, позволяющую потоку идти мимо радиатора. Его размеры, расположение и допустимость изменения определяют по существующей схеме и проекту, а не подбирают «на глаз».

Запорные краны ставят на подводках к самому прибору, чтобы при необходимости снять его, сохранив путь через байпас. Не устанавливайте кран на перемычку по собственной инициативе: случайное перекрытие такого участка может нарушить циркуляцию по стояку. Термостатический вентиль для однотрубной системы также подбирают с учётом её гидравлики. Клапан, рассчитанный на другую схему, может создать слишком большое сопротивление, и значительная часть потока пойдёт мимо батареи.

Для замены радиатора в многоквартирном доме сначала выясняют тип стояка, направление подачи, рабочее давление, параметры теплоносителя и требования организации, эксплуатирующей отопление. Перенос труб, изменение байпаса и увеличение количества секций способны затронуть не только одну комнату. Паспорт RIFAR прямо предусматривает согласование проекта и монтажа системы коллективного пользования с ответственной за её эксплуатацию организацией. При сомнениях здесь нужен проектировщик или специалист обслуживающей организации, а не подбор деталей по фотографии соседской батареи.

Двухтрубная и коллекторная схемы

В двухтрубной системе к каждому радиатору подходят подающая и обратная линии; приборы подключаются параллельно. Перекрытие одного радиатора при правильно выполненной разводке не разрывает путь теплоносителя к остальным, поэтому индивидуальная регулировка устроена проще. На подаче обычно предусматривают термостатический клапан, на обратке – запорный или настроечный элемент. Байпас, необходимый для отключения батареи в однотрубном стояке, здесь обычно не требуется.

Коллекторная, или лучевая, разводка позволяет вести отдельные подводки от распределительного узла к приборам и спрятать трассы в конструкции пола при соблюдении проекта прокладки. Она удобна для нового частного дома или капитального ремонта, но требует места под коллекторный шкаф, большего количества труб и балансировки ветвей. Регулирующая арматура при такой схеме может располагаться как у радиаторов, так и на распределительном узле – конкретное решение зависит от проекта. Возможность скрытой прокладки не отменяет доступа к узлам соединения и обслуживания.

В автономной системе легче согласовать радиаторы, котёл, насос, трубы и клапаны ещё до монтажа. Но свобода выбора не означает, что любой нижний узел подойдёт для контура с естественной циркуляцией: компактная арматура добавляет гидравлическое сопротивление. При проектировании проверяют расчётный расход, диаметр трубопроводов, потери давления и возможность балансировки. Если дальние батареи холоднее ближних, замена бокового подключения на диагональное может не решить проблему, причина которой находится в распределении потока по всей системе.

Как подобрать радиатор и мощность

Сначала определяют теплопотери помещения, затем выбирают прибор, способный компенсировать их при расчётных температурах подачи, обратки и воздуха в комнате. Площадь комнаты сама по себе недостаточна: важны наружные стены, окна, утепление, вентиляция и климатические условия. У двух одинаковых по площади помещений требуемая мощность может различаться. Поэтому число секций, размеры панельного радиатора или количество конвекторов назначают после теплового расчёта, а не по универсальной формуле «секция на квадратные метры».

Паспортная мощность дана для определённого температурного напора и условий испытания. Например, в паспорте RIFAR MONOLIT номинальный поток одной секции модели 500 составляет 191 Вт при указанной производителем схеме, расходе и температурном напоре Δt = 70 °C. Если фактическая температура воды ниже, нельзя считать, что десять таких секций в вашей системе обязательно дадут 1910 Вт. В паспорте Purmo тоже приведены номинальные значения и порядок пересчёта для другого режима работы. Сравнивайте приборы после приведения данных к одним условиям.

После расчёта проверьте геометрию места установки: ширину простенка, высоту от пола до подоконника, глубину ниши и положение окон. Производитель Purmo рекомендует ставить прибор под окном; в его паспорте указаны минимальные расстояния 60 мм от пола до низа радиатора и 50 мм от верха прибора до подоконника либо верхней части ниши. Это требования и рекомендации конкретного изделия, а не единые монтажные размеры для всех батарей: для выбранной модели сверяйтесь с её документацией. Плотный декоративный экран также может затруднять движение воздуха вокруг прибора.

Тип радиатора влияет на выбор не меньше, чем расположение патрубков. Секционные алюминиевые, биметаллические и чугунные батареи различаются устройством и требованиями к условиям эксплуатации; стальные панельные и трубчатые приборы имеют собственные варианты присоединения. Напольные и встраиваемые в пол конвекторы под панорамными окнами – отдельная группа с иной монтажной конфигурацией. При выборе смотрят рабочее давление, допустимую температуру и качество теплоносителя, сертификаты, паспортную мощность и совместимость с системой конкретного дома. Сам материал корпуса не подсказывает, где у данной модели должна быть подача.

Если одной батареи недостаточно, не спешите добавлять секции. У некоторых изделий допустимое количество секций ограничено серийным исполнением и требованиями к креплению; у панельного радиатора секции вообще не добавляют – выбирают другую длину, высоту или тип. Возможны два прибора в одной комнате, но их соединение последовательно может ухудшить условия работы второго. Вариант параллельного подключения, расположение под окнами и необходимую мощность каждого прибора проверяют расчётом. Для RIFAR MONOLIT, например, паспорт отдельно задаёт минимальное количество кронштейнов в зависимости от числа секций.

Арматура и порядок монтажа

Хорошее подключение – это не только две трубы. К каждому радиатору подбирают элементы для отключения, удаления воздуха, регулировки температуры и надёжного крепления. Список покупок зависит от того, какие детали уже встроены или входят в комплект поставки. Перед заказом полезно собрать одну спецификацию на прибор и монтажные элементы: это снижает риск, что на месте окажутся несовместимые резьбовые соединения или не хватит нужного узла.

• Шаровые краны служат для полного открытия либо перекрытия подводок при обслуживании. Ими не заменяют регулирующие вентили и не выполняют постоянную «тонкую» настройку расхода.
• Термостатический клапан с термоголовкой изменяет поток через прибор в зависимости от температуры у головки. Для корректной работы учитывают место её установки, а для однотрубной системы – подходящую пропускную способность клапана и байпас.
• Балансировочные или настроечные клапаны помогают распределить расход между ветвями двухтрубной системы; конкретное положение настройки определяют при наладке, а не одинаково открывают все приборы.
• Кран Маевского либо другой предусмотренный воздухоотводчик ставят в верхней части радиатора, чтобы удалить воздух при заполнении и эксплуатации. Заглушки закрывают неиспользуемые отверстия.
• Прямые или угловые узлы, фитинги, прокладки, крепёж и кронштейны выбирают по паспорту радиатора, расположению труб и материалу стены. Для скрытой подводки могут применяться предусмотренные проектом металлопластиковые трубы либо трубы из сшитого полиэтилена, но тип трубы не отменяет требований к соединениям и защите трассы.

Последовательность работ начинается не с крепления батареи. Сначала проверяют проект или существующую разводку, положение подачи и обратки, размеры прибора и высоту установки. Затем размечают кронштейны с учётом материала стены и массы радиатора с водой, закрепляют прибор, монтируют арматуру и подводки. Резьбовые элементы затягивают в пределах требований изготовителя; избыточное усилие способно повредить соединение. После заполнения выпускают воздух, проверяют герметичность и прогрев, а результаты испытания оформляют в порядке, предусмотренном для объекта. Паспорт RIFAR MONOLIT, в частности, требует горизонтальной установки прибора и возможности перекрыть его вход и выход.

После запуска оцените работу не только рукой, но и по признакам всей системы. Если верхняя часть холодная, возможен скопившийся воздух; если при горячей подаче холодным остаётся дальний край длинного радиатора, проверяют расход, балансировку и способ подключения. Холодные последние приборы в контуре могут указывать на проблему разводки. Термометр на входе и выходе помогает сравнить температуры теплоносителя, однако по двум показаниям без данных о расходе нельзя точно вычислить теплоотдачу. При признаках протечек сначала безопасно отключают участок предусмотренными кранами и обращаются к специалисту.

Особенно внимательно осматривают новые соединения после первого нагрева и охлаждения системы. Не пытайтесь «лечить» плохой прогрев установкой насоса, уменьшением диаметра байпаса или перестановкой клапанов без проверки гидравлической схемы. В многоквартирном доме такие изменения могут повлиять на соседние помещения, а в частном – нарушить баланс ветвей. Наличие фильтров, насосно-смесительных узлов, расширительного бака и котла учитывают при проектировании всего отопительного контура; это не универсальные дополнения к каждому радиатору.

Выбор для конкретной ситуации

Если нужно заменить батарею в квартире с готовым вертикальным стояком, начните с фотографии и замеров существующих подводок. Чаще всего практичнее сохранить совместимое боковое подключение; если стояк однотрубный, отдельно проверьте байпас и согласуйте изменение узла с обслуживающей организацией. Подбирайте радиатор по рабочим параметрам системы и расчётной мощности, а не по одному межосевому расстоянию. Новый прибор может иметь подходящие размеры, но неподходящую схему потока или предел давления.

Если в квартире уже предусмотрена горизонтальная двухтрубная разводка, а ремонт находится на этапе проекта, можно сравнить боковое и заводское нижнее исполнение. Первое оставляет более заметные, но доступные подводки; второе помогает скрыть трубы, зато требует заранее точного вывода из пола или стены. Заказывая нижнюю модель, записывайте не просто «правое подключение», а артикул прибора, расположение подачи, размеры между осями, тип клапана и узла. Иначе ошибка обнаружится после укладки покрытия.

Для частного дома с автономным отоплением выбор шире: можно спроектировать двухтрубную или коллекторную разводку под расположение радиаторов. При больших окнах и длинных приборах рассматривайте диагональное подключение либо подходящую заводскую нижнюю модель с подтверждённой мощностью. Если система работает с естественной циркуляцией, сначала рассчитывайте сопротивление труб и арматуры. Стабильная работа контура важнее скрытой прокладки, а эффективность прибора зависит не только от того, с какой стороны расположены патрубки.

Перед окончательным решением ответьте на семь вопросов:

1. Какие теплопотери у комнаты и сколько тепла должен обеспечить прибор при рабочем температурном режиме?
2. Однотрубная, двухтрубная или коллекторная разводка предусмотрена в доме?
3. Откуда фактически приходит подача и где расположена обратка?
4. Какую схему подключения и арматуру допускает паспорт выбранной модели?
5. Поместится ли радиатор под подоконником с необходимыми монтажными расстояниями?
6. Где будут находиться краны, воздухоотводчик и соединения, останется ли к ним доступ?
7. Согласованы ли замена, испытание и изменение труб там, где это требуется?

Оптимальный вариант – тот, при котором совпадают тепловой расчёт, паспорт прибора и реальные условия монтажа. Для существующего стояка это часто боковая схема, для длинного радиатора с доступными подводками – диагональная, для заранее спроектированной скрытой разводки – заводское нижнее подключение. Ни один из этих способов не исправит ошибку в расчёте мощности или неправильно собранный отопительный контур.
