Камин-мангал

Возведение камина-мангала

Возведение всех кирпичных строений начинается с подготовки основы — фундамента.

Фундамент

На подготовительном этапе его устройства роется котлован, глубина которого будет зависеть от массивности конструкции и состава почвы. Средняя глубина ямы, повторяющей очертания основания будущего сооружения, составляет 40 см.

Камин-мангал

Необходим качественный фундамент

  • На дно котлована укладывается подушка из щебня или гравия и хорошо утрамбовывается. Толщина этого слоя должна составлять от 15 до 35 см.
  • Следующим этапом идет установка опалубки для заливки бетонного раствора.
  • Устанавливается армирующая конструкция — она может быть сварная или просто стянутая нержавеющей проволокой.
  • Для верхней части фундамента замешивается раствор, состоящий из песка и цемента 3×1. Если котлован по каким-то причинам роется более глубокий, то его заливают в два слоя, разными растворами: нижний — это галька и цемент , а верхний — песок и цемент . Арматурная сетка должна проходить через оба устраиваемых слоя.
  • Верхняя часть фундамента выравнивается по горизонтальным маякам, и его оставляют сохнуть.
  • Далее поверх основы выстилается лист гидроизоляционного материала, на который будет уложен первый ряд кирпичной кладки.

Кладка стен камина

Мангал-камин выкладывается по заранее составленной схеме и плану. Если мастер проводит такую работу впервые и не имеет опыта в этом искусстве, лучше воспользоваться готовыми, уже проверенными схемами. В данном случае, можно рассмотреть один из примеров несложных построек, в хитросплетении которого вполне можно разобраться.

Одна из несложных конструкций камина мангала

Этот вариант может быть установлен как под крышей в беседке или на террасе, так и под открытым небом . Он удобен своей компактностью и простотой. В тоже время, в этой модели предусмотрены все максимально возможные для нее функции. Конструкция позволяет устроить жаровню для барбекю и шашлыка, а также при желании гриль, если на уровне третьего ряда каминной топки сделать отверстия для вертела.

На схеме хорошо видна порядовая кладка камина-мангала, ориентируясь на которую, можно легко справиться с этой ответственной работой.

Камин-мангал

Порядовая схема выкладки нижней части

  • Первый ряд выкладывается сплошным, но нужно соблюдать рисунок укладки кирпича.
  • Далее, до пятого ряда все устраивается по схеме. На пятом ряду необходимо, для поддержки кирпичей следующего ряда , закрепить металлический уголок или полосы, так как шестой и седьмой ряды будут сплошными.
  • Восьмой, девятый и десятый ряды имеют одинаковую конфигурацию и кладутся в соответствии со схемой.

От 10 ряда и выше

  • Для одиннадцатого ряда также потребуются металлические полосы или уголки.
  • Двенадцатый и тринадцатый должны иметь сплошную поверхность.
  • С четырнадцатого по девятнадцатый ряд внутри топки укладывают силикатный кирпич — его устанавливают на ребро.
  • На двадцать первом ряду необходимо также установить уголок, так как далее пойдет кладка дымохода, где ряды устраиваются со смещением вовнутрь конструкции — это продолжается до двадцать восьмого ряда .
  • Затем выполняется работа над устройством трубы по предоставленной схеме.
  • На трубу сверху необходимо закрепить зонт, чтобы влага не смогла проникнуть в полость дымохода.

Общие рекомендации

Чтобы результат работы был удачным, необходимо придерживаться некоторых советов, которые помогут сориентироваться в процессе устройства сооружения.
После установки фундамента не торопитесь, дождитесь полного его высыхания. Для этого понадобится порядка четырнадцати дней (иногда и больше), в зависимости от толщины его бетонного слоя.
При отсутствии опыта в такой работе, не поленитесь и сложите весь камин-мангал без раствора

Это поможет понять всю внутреннюю конструкцию.
Каждый ряд также сначала нужно уложить без раствора — этот процесс необходим для того, чтобы подобрать кирпичи по размеру, и если нужно — укоротить один или несколько из них.
Очень важно держать под контролем ровность углов, горизонтальных и вертикальных поверхностей. Это делается с помощью уголка уровня, отвеса.
Если камин не будет оформляться отделочным материалом, расшивку швов необходимо проводить сразу, не дожидаясь застывания раствора.
Для кладки силикатного кирпича, применяемого в топке, используется специальный песчано-глиняный раствор.
После полного завершения работы вся конструкция должна хорошо просушиться, прежде чем ее начнут использовать для приготовления любимых деликатесов

Для этого понадобиться десять — четырнадцать дней.

На приложенном к статье видео домашний мастер делится опытом возведения камина мангала своими руками. Хотя есть и критичные отзывы на подобный проект, однако, это вполне работоспособный и несложный вариант:

Выбор кирпича и материалов отделки

Для сооружения мангала с коптильней понадобятся два вида кирпичей: шамотные — огнеупорные, для обустройства внутренней части и полнотелые для остальной части сооружения

Чтобы не ошибиться с выбором материала для камеры сгорания, обращайте внимание на следующие характеристики:

  • острота и ровность краев указывает на высокой качество огнеупорного кирпича;
  • сильный удар по шамотному кирпичу приведет к расколу на цельные куски, но не к крошению;
  • плотность — маркировка М-500 (наиболее прочный) и М-100, 150, 200, 250, качество определяется постукиванием молотка, металлический звук обозначает высокую плотность;
  • маркировка кирпича, указывающая на его назначение — ШБ-8 или ША-8;
  • огнеупорный кирпич выпускают в 2 стандартных размерах — 230х123х65 мм и 230х113х65 мм.

Для долговечности устройства и простоты его использования необходимо позаботиться о выборе высококачественного кирпича. Основные критерии выбора:

  • ровная поверхность, без трещин и сколов указывает на качественность изделия;
  • цвет — красно-оранжевый или соломенный с коричневыми точками;
  • размеры — стандартные 250х120х65 мм;
  • прочность — М-150 или М-125, металлический звук при ударе;

Внимание! Если при ударе молотком по кирпичу слышится глухой звук, это указывает на пустоты в нем. Такой кирпич является браком производства или просто некачественным, мангал с коптильней из него прослужит недолго

В качестве отделки используется плитка под кирпич, но также можно использовать дерево, пластик, штукатурку декоративные элементы.

В большинстве случаев для выбора качественного отделочного материала достаточно довериться проверенному фирме-производителю, которая много лет на рынке. Покупки нужно совершать в сертифицированных магазинах.

  • выбор цветовой группы — классика, темные, светлые, бежевые или их комбинация. В специализированных магазинах всегда предложат выложить плитки на планшете, чтобы клиентах было легче понять общий вид будущей кладки. Часто цвет подбирают к забору, крыше дома, тротуару, декоративным элементам на участке;
  • выбор фактуры — гладкой, с которой кладка будет напоминать кафель, шероховатой, блестящей, с посыпкой. Различить фактуру плитки можно только на близком расстоянии, поэтому главным отличием шероховатой плитки от гладкой является вид при разных уровнях осветления. Шероховатая плитка сохраняет глубокий цвет даже при недостаточном освещении;
  • выбор затирки — однотонная затирка делает незаметной кирпичную кладку на мангале с коптильней издалека, поэтому отдается предпочтение контрастным тонам. Темный цвет затирки визуально на пол тона затемнит фасад, светлый — облегчит конструкцию.

Виды беседок для дачного участка

Бывают нескольких типов. Разберем каждый из них подробнее.

Закрытые

Другое название ‒ садовый домик. Предназначена для круглогодичного использования, имеет стены, пол, крышу.

Для обогрева помещения выкладывают кирпичную печь, камин либо устанавливают электрические, газовые приборы, заливают надежный фундамент.

Популярные формы ‒ многогранная, прямоугольная. Стиль оформления выбирается индивидуально. Смотрится он гармонично, если отделочные материалы сочетаются с дизайном дома.

Красиво выглядят дачные закрытые беседки, где стены застеклены. Помещение получает максимум естественного освещения, и перед жильцами открывается панорамный вид на участок.

Фото: пристройка с панорамным остеклением

Строительство садового домика требует больших капиталовложений, времени и труда. Не стоит ставить его на территории с малой площадью.

Открытые

В классическом виде открытая летняя беседка ‒ это односкатная крыша, которая удерживается на опорных столбах.

Фундамент и пол заменяют мощеной площадкой из тротуарной плитки, камня, кирпича. Столбы надежно бетонируют в земле.

Используется только весной, летом. Бывает переносной и стационарной (постоянной).

Популярные статьи  Паровой камин

Каркас из профильной трубы, крыша из профнастила, стол и лавочки из доски. Для сборки потребуется сварочный аппарат, дрель и метизы.

Открытую постройку не сложно установить самому без особых затрат, используя подручные средства.

Пространство между столбами обшивают:

  • пластиком;
  • поликарбонатом;
  • плотной тканью;
  • ПВХ-пленкой.

Украшают деревянными или коваными решетками.

Ставят ее в месте, укрытом от ветра и на солнечной стороне.

Мебель выбирается практичная, влагостойкая.

Если площадь участка большая, то внутри беседки или вблизи нее можно поставить мангал, барбекю, но делать ее желательно из пожаробезопасных материалов.

Летний навес строится быстро и стоит обычно недорого, но защитные свойства сооружения сводятся к минимуму. При сильном ветре капли дождя будут попадать внутрь.

Живые

Каркасная постройка с основой из металлических профильных труб или деревянной обрешетки. Дополняют ее заплетенные вокруг ветви растений. Подходит для маленьких участков.

Для посадки по периметру конструкции подойдут:

  • дикий виноград;
  • вьющаяся роза;
  • хмель.

Чтобы не создавать дискомфорт от пребывания в беседке, лучше не брать хвойные деревья, кустарники с шипами.

На столбах можно разместить горшки с цветами.

Фото: пергола из дерева украшенная вьющимися растениями и цветами

Преимущество живого навеса ‒ минимум вложений и создание декоративной частички сада.

Недостаток в том, что в зависимости от сорта растения на получение зеленого сооружения может уйти много времени.

С печью

Чтобы на свежем воздухе можно было отдохнуть и вкусно пообедать, умелые хозяева заранее продумывают кладку печи или установку готовых мангальных комплексов. Отличия конструкций разберем ниже.

Мангал или барбекю

Назначение ‒ приготовление мяса, рыбы и овощей на костре.

Тематический материал:

  • Сооружение беседки с мангалом
  • Кладка печи в беседке

Материалы для строения, мебели:

  • кирпич;
  • камень;
  • дерево.

Для удобства процесса под накрытием устанавливают мойку, разделочный стол.

На фото мангальный комплекс из кирпича с мойкой, столешницей, нишей для дров и посуды.

В беседке визуально выделяют две зоны:

  • для приготовления еды;
  • обеденную.

Размещают конструкцию так, чтобы дым не попадал в дом и не мешал соседям.

Для создания уюта внутри ставят дополнительные лампы.

В южных регионах конструкции делают чаще открытыми, в северных с суровыми зимами ‒ предпочитают закрывать, чтобы есть блюда, приготовленные на открытом огне, круглый год.

Камин

Нужен для декора и обогрева помещения в холодные вечера.

Для работы камина важен правильно закрепленный дымоход. Дым оттуда не должен мешать окружающим. Рекомендуется располагать его подальше от сада, легковоспламеняющихся предметов

При монтаже кирпичного камина, печи важно уделить внимание фундаменту, предусмотреть место под дрова

Виды оснований под печь, порядок обустройства описаны тут:

Статьи для ознакомления:

  • Строительство беседки с камином
  • Фундамент для печи из кирпича

Основные этапы проектирования закрытых беседок

Процесс разработки данного сооружения включает в себя целый комплекс мероприятий. Конечной целью его является подготовка пакета документов и чертежей для строителей. В ходе предварительного обсуждения проекта разработчик согласует с заказчиком общие стилистические и объёмно-пространственные решения. Производится подбор материалов для основных строительных конструкций.

В настоящее время крайне популярны зимние беседки с мангалом и столом для приготовления и приёма пищи. В зависимости от используемого в процессе строительства материала для стен очаг может располагаться либо по центру, либо у стены. Планировка помещения и размещение в нём мебели и оборудования зависит от многих факторов, и прежде всего, от общей площади. Мангал может размещаться только у стен, построенных из негорючих материалов.

Архитектурно-стилистическое решение беседки не должно диссонировать с общим дизайнерским решением загородного дома и других построек. Закрытый павильон в форме китайской пагоды не впишется в оформление русской усадьбы. Соответственно, и основные материалы для стен и кровли должны быть если не такими, как у основного строения, то уж точно не выбиваться из общего ряда.

На начальном этапе проектирования беседки определяются основные её характеристики:

  • геометрические размеры – длина, ширина и высота;
  • форма строения: круглая, квадратная или многоугольная, возможны и комбинации разных фигур;
  • силовой каркас стен и кровли;
  • тип крыши;
  • строительные материалы для основных конструкций;
  • система вентиляции и вытяжка для очага.

Беседка может быть выполнена в виде отдельно стоящего сооружения или пристроена к стене дома.

Все вышеперечисленные вопросы обсуждаются и согласуются с заказчиком на этапе подготовки к проведению проектно-расчётных мероприятий организацией подрядчика. В процессе своей работы архитектурные бюро руководствуются требованиями СНиП 31-02-2001 и СНиП 2.07.01-89.

В случае же строительства данного сооружения своими силами, без привлечения профессиональных строителей, проект составляется в упрощённом виде. Обычно делаются чертежи беседки и её отдельных конструкций в определённом масштабе. На основании данных набросков выполняются расчёты для определения требуемого количества строительных материалов, а также общего планирования работ.

Материалы для беседки: критерии подбора

Отдельного разговора требует вопрос подбора материалов для стен и крыши беседки. Одним из самых технологичных и простых в работе является древесина. Хорошо смотрятся беседки закрытого типа, построенные из оцилиндрованных брёвен или профилированного бруса. Пиломатериалы, прошедшие специальную обработку, позволят соорудить на участке у загородного дома тёплый и уютный павильончик, хорошо защищённый от ветра, дождя и снега.

Этот строительный материал гармонично впишется в оформление участка, основное здание которого построено или отделано под кирпич, натуральный камень или древесину. Крыша беседки с учётом несущей конструкции должна быть достаточно лёгкой. В качестве кровельного материала можно использовать: гибкую черепицу, ондулин или профнастил. Форма крыши обычно достаточно сложная со скатами и перегибами.

Для таких конструкций наилучшим образом подойдёт гибкая черепица. Она обладает всеми необходимыми свойствами. Учитывая относительно небольшие размеры строения и простоту конструкции кровли, данный материал позволит свести к минимуму зазоры между элементами. Тем самым, практически исключается возможность образования сквозняков, а помещение становится уютным и комфортным даже при довольно длительном пребывании.

Зимняя беседка в обязательном порядке подлежит остеклению. Применение стеклопакетов для данного случая оправдано целиком и полностью. Окна из металлопластикового профиля можно заказать как глухие, так и поворотно-откидные. Это даст возможность использовать сооружение и в тёплый период года. Как вариант, можно предусмотреть возможность снятия окон на лето. Такой комбинированный вариант беседки обойдётся несколько дороже в реализации.

Виды уличных каминов

Конечно, есть много вариантов уличного камина, который можно построить на своём земельном участке. Поэтому мы сейчас ознакомимся с некоторыми из них.

Русская печь

Она напоминает своим внешним видом обычную русскую печь, только располагается не в доме, а на улице за его пределами. Отличаться будет лишь тем, что имеет утеплённые боковые стенки, которые сокращают расход дров при готовке. Также печь хорошо сохраняет тепло, поэтому в ней можно готовить различные блюда, начиная от шашлыка, заканчивая домашним супчиком.

Камин-мангал

Печь-мангал

Это своего рода уменьшенная русская печь. Подходит для приготовления любых блюд. В ней есть возможность жарить, тушить, выпекать, томить и даже коптить

Важно, что для копчения потребуется оставить в топливнике несколько углей, подсыпав их сухими опилками. Неплохой вариант камина на улице для тех, кто любит готовить на огне

Камин-мангал

Тандыр, или печь азиатская

Основным профилем этой печки является приготовления мяса. На таком камине можно зажарить большой шашлык, цельные тушки, домашнюю птицу и дичь. Дополнительно есть возможность копчения продуктов холодным и горячим способами. Единственное, для чего не годится тандыр – это приготовление кулинарной выпечки.

Камин-мангал

Коптильня

Отдельный вид мангалов и каминов, который предназначен конкретно для холодного и горячего копчения. Имеет две камеры, топливник и дымоход. Принцип работы довольно прост. Дрова горят в топливнике и дают дым, который поступает в камеру копчения и выходит через дымовую трубу. Это вариант горячего копчения. Для холодного нужно будет над топливником установить чугунную или стальную ёмкость, наполненную опилками.

Популярные статьи  Декоративная отделка камина: 8 материалов для облицовки камина + фото

Камин-мангал

Печь-барбекю

В основном предназначается для приготовления шашлыка, либо блюд, которые готовятся на гриле или решётке. В таком камине на улице можно быстро приготовить блюда из рыбы, курицы и мяса. Для равномерной прожарки нужно будет постоянно проворачивать мясо. Помните, что печь-барбекю не годится для готовки блюд восточной кухни.

Камин-мангал

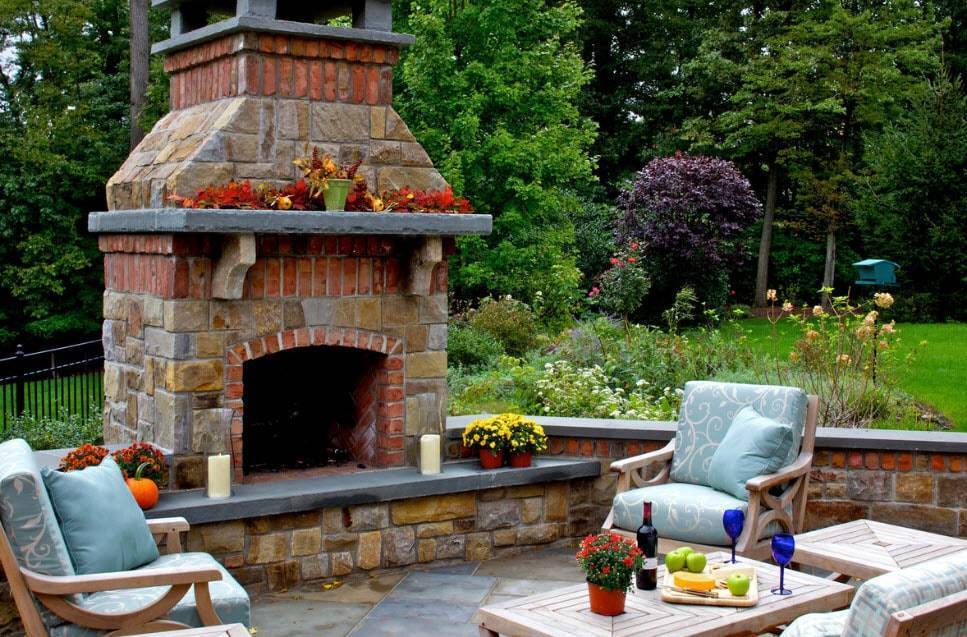

Классический уличный камин

Он может быть выполнен с подставкой для шампуров, а также решёткой для барбекю. Отличный вариант приготовления, как мяса, так и блюд из рыбы. Между прочим, сложить такой камин на улице совсем не сложно, вполне можно сделать своими руками.

Камин-мангал

Это интересно: Современная облицовка камина

Порядовка: как сложить мангал из кирпича

Несмотря на то, что мы разбираем несложный в строительстве уличный мангал из кирпича, порядовка укладки кирпича (схема) составляется заранее, с учетом выбранных габаритов и конфигурации. Удобнее всего делать это на листе в клетку.

Как класть кирпич? Наиболее простой способ укладки — со смещением каждого ряда на половину кирпича по отношению к предыдущему. Первые два ряда выкладываются сплошными. Самый первый ряд складывается из цельных кирпичей, без половинок.

Камин-мангал

Камин-мангал

Нижняя часть мангала — это цоколь. Схема кладки — от углов к центру по намеченным заранее линиям. Через каждые 3 ряда необходимо проверять правильность укладки уровнем и отвесом, выкладывать сетку для армирования.

Высота цоколя зависит от проекта. В нем могут быть одна или несколько ниш, где хранят дрова, уголь и прочую утварь. Выкладывается он сплошной кладкой.

Центральная часть конструкции — топливник. Основание для жаровни заранее отливается из бетона с армированием или выкладывается из кирпича. Если по проекту сооружаются арки для топливника и ниш, применяется кружало. Для равномерного распределения кирпичей между ними вставляются щепки.

Зазоры одинаковые, примерно 1 см. Лишь после полной выкладки арки пространство между кирпичами смачивается и заполняется раствором. Застывать выложенную арку оставляют с кружалом на день-два.

Если мангал будет использоваться еще и в качестве барбекю, следует заранее озаботиться возможностью установки решетки. Для нее оставляют небольшой выступ, или несколько выступов, чтобы решетку можно было размещать на разных уровнях. Устанавливают ее на стержни арматуры, вделанные в стенки мангала.

Совет: если оставлять между кирпичами небольшие зазоры при укладывании топливника, при использовании мангала в дальнейшем благодаря проникающему в щели воздуху горение будет лучше.

Жаровню укладывают на металлические уголки, которые крепятся к кладке штырями. Учтите это собирая дачный мангал из кирпича своими руками (фото правильно сложенного топливника ниже).

Важно! Недопустимо попадание атмосферных осадков на незаконченную кирпичную кладку. Если начался дождь — ее необходимо тщательно укрыть полиэтиленом

Последний этап — сооружение дымохода. Его наличие позволяет дольше сохранять жар в мангале и отводить дым. Для дымовой трубы кладку продолжают выкладывать, постепенно сужая ее кверху. Делается это путем смещения кирпичей в рядах. Смещение производится не более, чем на треть кирпича — в противном случае сооружение может оказаться неустойчивым.

Особенность: труба — тяжелая часть, для ее установки требуются опорные колонны.

Если выкладка кирпичной трубы кажется слишком сложной — можно установить металлическую. По окончании кладки нужно произвести обжиг стенок топливника. Для этого разжигают дрова в очаге и по максимуму повышают жар.

Сооружение жаровни, установка казана или поддона проводятся на заключительном этапе. После этого проводят декорирование. При наличии столешницы, ее можно оформить плитой из керамогранита. Сам мангал облицовывают штукатуркой, декоративным камнем, облицовочной плиткой и т.д.

Мы рассмотрели, как самому сделать мангал из кирпича. Отдельный вопрос — защита сооружения от вымывания раствора. Задача решается путем обработки специальными составами. Это может быть термостойкий лак, масляный пропиточный состав для печей и каминных кладок, силиконовый гидрофобизатор, вдобавок защищающий и от появления микроорганизмов в кладке.

Чтобы обеспечить пожарную безопасность, мангал для дачи обкладывают тротуарной плиткой. Помимо защиты от пожара, она создаст ровную, удобную площадку. В непосредственной близости от мангала не должно быть легко воспламеняющихся предметов. Для декора выбирают только негорючие, жаропрочные материалы.

Популярные виды

По некоторым параметрам можно провести классификацию каминов барбекю и подробнее описать каждый вид.

  • Открытые уличные камины. Они не оборудованы дымоходом и по принципу действия напоминают железный мангал. Кирпичный корпус делает их стационарными и может позволить хранить дрова в специальном отсеке.
  • Отдельно стоящие камины мангалы из кирпича с дымоходом. Данные модели не отличаются от вышеописанных, но дымоход позволяет их устанавливать под крышей террасы. При таком подходе отдых с шашлыками обеспечен в любую погоду.
  • Каминные комплексы, которые включают в себя варочную панель, очаг, гриль, мангал. Они характерны большими габаритами, но предназначены специально для дачи.
  • Пристенный и угловой камин барбекю. Такое разделение на виды чаще всего используется для описания устройства. Они выделяются в отдельную группу только за счет своеобразной формы, но выполняют идентичные задачи и даже могут иметь одинаковые топки.

Камин-мангал
Небольшая самодельная конструкция

Разновидности конструкций

У большинства владельцев загородных участков уже есть переносные конструкции для готовки мяса. Различные барбекю и мангалы переносного типа отличаются удобством и практичностью, однако, стационарная конструкция может включать не только камин, но и барбекю с грилем, и даже духовку. Современные камины выполняют целый комплекс различных функций.

Камин-мангал

Камины классифицируются по видам. Самые распространенные из них представляют стационарные печные комплексы. Обычно их сооружают из кирпича. Благодаря этому на каминах можно готовить различные вкусные блюда. При эксплуатации такой конструкции можно обеспечить полноценный отдых у горящего очага.

Существует и более доступный вариант – печки переносного типа. Его стоит выбирать только в случае, когда возможности построить беседку с камином на территории участка просто невозможно. В остальных ситуациях лучше установить стационарный камин, который будет включать в себя множество функций, в том числе мангал и барбекю.

Камин-мангал

При наличии беседки с камином и мангалом приготовить вкусные шашлыки можно не только в любое время, но и при любой погоде. Особенно актуальные такие постройки на даче.

Особенности беседок с камином

Камин, который расположен в беседке, обладает теми же функциями, что и обычный домашний камин. Даже габариты и характеристики таких построек практически не отличаются. Размещают камин внутри беседки, а затем дополняют при помощи некоторых декоративных элементов.

Камин-мангал

Мангал-камин нередко оснащается множеством других устройств:

  • очаг с грилем;
  • коптильня;
  • печка для варки;
  • духовка;
  • мойка;
  • казан.

Широкий функционал и простая технология возведения беседки позволяет сделать ее достаточно быстро.

Камин-мангал

Возведение стен

При отсутствии опыта рекомендуется пользоваться разработанными схемами по строительству мангала. Они не несут в себе никаких секретов, просто чтобы получилась прочная топка с возможностью установки решетки и жаровни, необходимо выполнять правильную обвязку кирпичей. После кладки 2-3 слоев придется делать небольшой перерыв, иначе тяжесть всего камина будет приходиться на нижний слой еще не затвердевшего раствора.

Камин-мангал

Итак, после того как фундамент полностью затвердел, можно начинать кладку мангала.

  • Конструкция выполняется в полкирпича, так как она не подвержена сильным нагрузкам. Комплексные камины уже строятся в кирпич. Прочность будет создавать метод кладки «вразбежку». Он подразумевает сдвиг всех кирпичей на полкирпича циклично.
  • При формировании одного ряда, перед тем, как перейти к следующему, не забывайте вставлять элементы креплений для полок и решеток. Для этого применяются металлические изделия или кирпичи, уложенные перпендикулярно ряду и образующие внутри топки выступы. Если этот нюанс упустить из виду, то придется демонтировать весь мангал.
  • На выполненные крепежные элементы монтируется жаровня. В ней должны быть предусмотрены отверстия, через которые будет поступать воздух, необходимый для горения.
Популярные статьи  Камин для дачи

Камин-мангал

Рассмотренный вариант строения топки является самым простым и может быть усложнен закрытыми конструкциями. Но первые самостоятельные работы со сложных вариантов начинать не следует, потому что усложнение накладывает определенный отпечаток практически на все параметры: формирование ряда, перемычки, количество рядов и т.д.

Популярные виды

По некоторым параметрам можно провести классификацию каминов барбекю и подробнее описать каждый вид.

  • Открытые уличные камины. Они не оборудованы дымоходом и по принципу действия напоминают железный мангал. Кирпичный корпус делает их стационарными и может позволить хранить дрова в специальном отсеке.
  • Отдельно стоящие камины мангалы из кирпича с дымоходом. Данные модели не отличаются от вышеописанных, но дымоход позволяет их устанавливать под крышей террасы. При таком подходе отдых с шашлыками обеспечен в любую погоду.
  • Каминные комплексы, которые включают в себя варочную панель, очаг, гриль, мангал. Они характерны большими габаритами, но предназначены специально для дачи.
  • Пристенный и угловой камин барбекю. Такое разделение на виды чаще всего используется для описания устройства. Они выделяются в отдельную группу только за счет своеобразной формы, но выполняют идентичные задачи и даже могут иметь одинаковые топки.

Камин-мангал

Особенности уличного камина

Перед созданием уличного камина важно выбрать его месторасположение, учитывая некоторые рекомендации специалистов и собственные предпочтения. Прежде всего, объект нельзя располагать близко к жилой постройке, так как запахи еды и дым могут проникать в дом

В то же время нужно отследить розу ветров, ведь дым не должен идти на жилье или вглубь участка.

Камин-мангал

Как упоминалось ранее, уличный камин способен стать украшением участка, а значит, его нельзя скрывать растениями или ограждениями, важно чтобы конструкцию смог увидеть каждый, оценив ее по достоинству. Кроме того, открытое расположение камина позволит контролировать процесс горения в независимости от того, в какой точке участка вы находитесь

Камин-мангал

Защитить пламя от сквозняков можно при помощи живой изгороди, ведь она обеспечит необходимый микроклимат, подарит чувство уюта, но при этом не станет препятствовать обзору

В то же время важно помнить о пожарной безопасности и немного отдалить элемент ландшафтного дизайна от открытого огня, предотвратив возгорание конструкции. Также можно обратиться в отдел пожарной безопасности своего региона, что позволит получить качественную рекомендацию и узнать о нормах, принятых в районе

Камин-мангал

Возведение кирпичного камина

Чтоб соорудить уличный камин с барбекю или мангалом своими руками нужны такие материалы и приспособления:

Набор инструментов печника

  • бетономешалка;
  • лопата;
  • ведро для раствора;
  • строительный уровень;
  • цемент;
  • кельма;
  • рубероид;
  • песок;
  • щебень;
  • жаростойкий и обычный кирпич;
  • металлические решетки;
  • любой отделочный материал для облицовки корпуса печи.

Кладка стенок печей должна проходить с использованием цементно-песчаного раствора. Оптимальная пропорция в этом случае 1:3, где одна часть – цемент, три части –песок.

Чтобы построить топочную камеру своими руками, используйте специальную жаростойкую смесь, которая продается в любом строительном магазине. Также данный состав можно приготовить самостоятельно. Для этого понадобится смешать цемент, песок, пищевую соль и специальный пластификатор. Раствор по данному рецепту будет обладать не меньшей прочностью. Он сможет выдержать воздействие высокой температуры во время горения дров.

Таблица примерных составов цементно-известковых растворов

Возведение камина-мангала

Возведение всех кирпичных строений начинается с подготовки основы — фундамента.

Фундамент

На подготовительном этапе его устройства роется котлован, глубина которого будет зависеть от массивности конструкции и состава почвы. Средняя глубина ямы, повторяющей очертания основания будущего сооружения, составляет 40 см.

Необходим качественный фундамент

  • На дно котлована укладывается подушка из щебня или гравия и хорошо утрамбовывается. Толщина этого слоя должна составлять от 15 до 35 см.
  • Следующим этапом идет установка опалубки для заливки бетонного раствора.
  • Устанавливается армирующая конструкция — она может быть сварная или просто стянутая нержавеющей проволокой.
  • Для верхней части фундамента замешивается раствор, состоящий из песка и цемента 3×1. Если котлован по каким-то причинам роется более глубокий, то его заливают в два слоя, разными растворами: нижний — это галька и цемент, а верхний — песок и цемент. Арматурная сетка должна проходить через оба устраиваемых слоя.
  • Верхняя часть фундамента выравнивается по горизонтальным маякам, и его оставляют сохнуть.
  • Далее поверх основы выстилается лист гидроизоляционного материала, на который будет уложен первый ряд кирпичной кладки.

Кладка стен камина

Мангал-камин выкладывается по заранее составленной схеме и плану. Если мастер проводит такую работу впервые и не имеет опыта в этом искусстве, лучше воспользоваться готовыми, уже проверенными схемами. В данном случае, можно рассмотреть один из примеров несложных построек, в хитросплетении которого вполне можно разобраться.

Одна из несложных конструкций камина мангала

Этот вариант может быть установлен как под крышей в беседке или на террасе, так и под открытым небом. Он удобен своей компактностью и простотой. В тоже время, в этой модели предусмотрены все максимально возможные для нее функции. Конструкция позволяет устроить жаровню для барбекю и шашлыка, а также при желании гриль, если на уровне третьего ряда каминной топки сделать отверстия для вертела.

На схеме хорошо видна порядовая кладка камина-мангала, ориентируясь на которую, можно легко справиться с этой ответственной работой.

Порядовая схема выкладки нижней части

  • Первый ряд выкладывается сплошным, но нужно соблюдать рисунок укладки кирпича.
  • Далее, до пятого ряда все устраивается по схеме. На пятом ряду необходимо, для поддержки кирпичей следующего ряда, закрепить металлический уголок или полосы, так как шестой и седьмой ряды будут сплошными.
  • Восьмой, девятый и десятый ряды имеют одинаковую конфигурацию и кладутся в соответствии со схемой.

От 10 ряда и выше

  • Для одиннадцатого ряда также потребуются металлические полосы или уголки.
  • Двенадцатый и тринадцатый должны иметь сплошную поверхность.
  • С четырнадцатого по девятнадцатый ряд внутри топки укладывают силикатный кирпич — его устанавливают на ребро.
  • На двадцать первом ряду необходимо также установить уголок, так как далее пойдет кладка дымохода, где ряды устраиваются со смещением вовнутрь конструкции — это продолжается до двадцать восьмого ряда.
  • Затем выполняется работа над устройством трубы по предоставленной схеме.
  • На трубу сверху необходимо закрепить зонт, чтобы влага не смогла проникнуть в полость дымохода.

Общие рекомендации

Чтобы результат работы был удачным, необходимо придерживаться некоторых советов, которые помогут сориентироваться в процессе устройства сооружения.
После установки фундамента не торопитесь, дождитесь полного его высыхания. Для этого понадобится порядка четырнадцати дней (иногда и больше), в зависимости от толщины его бетонного слоя.
При отсутствии опыта в такой работе, не поленитесь и сложите весь камин-мангал без раствора

Это поможет понять всю внутреннюю конструкцию.
Каждый ряд также сначала нужно уложить без раствора — этот процесс необходим для того, чтобы подобрать кирпичи по размеру, и если нужно — укоротить один или несколько из них.
Очень важно держать под контролем ровность углов, горизонтальных и вертикальных поверхностей. Это делается с помощью уголка уровня, отвеса.
Если камин не будет оформляться отделочным материалом, расшивку швов необходимо проводить сразу, не дожидаясь застывания раствора.
Для кладки силикатного кирпича, применяемого в топке, используется специальный песчано-глиняный раствор.
После полного завершения работы вся конструкция должна хорошо просушиться, прежде чем ее начнут использовать для приготовления любимых деликатесов

Для этого понадобиться десять — четырнадцать дней.

На приложенном к статье видео домашний мастер делится опытом возведения камина мангала своими руками. Хотя есть и критичные отзывы на подобный проект, однако, это вполне работоспособный и несложный вариант:

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
