Комплектующие для откатных ворот: правила выбора

Что входит в комплект?

Откатные ворота отличаются практичностью, так как створка передвигается параллельно основному забору, не занимая место перед входом. Поэтому их применяют для обустройства проходных на промышленных или бизнес-предприятиях.

Сегодня существует несколько типов подобных конструкций, которые отличаются техническими нюансами. Но, независимо от этого, состоит такая система из нескольких основных комплектующих:

Закладная. Она представляет собой обычный металлический швеллер, который располагается в почве. Для придания прочности к нему приваривают арматурные прутья. Внешне вся эта конструкция напоминает букву «П», которая забетонирована в траншее. Длина подобной системы составляет половину размера проема. Консольные и подвесные ворота не оснащаются такими элементами.

  • Уловители. Их разделяют на верхние и нижние системы. Первый тип предназначается для ограничения перемещения полотна перпендикулярно его основной плоскости. По-простому, с помощью верхних уловителей защищают конструкцию от сильного ветра в закрытом положении. Нижние конструкции используются для поддержки полотна. При движении оно наезжает на уловитель сверху, который частично воспринимает нагрузку.
  • Накатной ролик. Его крепят на нижнем углу полотна таким образом, чтобы он попадал на нижний уловитель. Изготавливают продукцию из различных материалов, но в большинстве случаев для этого применяют пластик.
  • Заглушки. Эти элементы используются для закрытия пустот направляющей трубы. Такой подход исключает попадание воды, мусора или снега внутрь. В свою очередь, подобная защита продлевает срок службы системы в несколько раз, а также не позволяет образоваться наледи на движущихся роликах.
  • Полотно ворот. Практически всегда створки изготавливают из прочных металлических труб, способных выдерживать максимальные нагрузки и вес.

Сегодня откатные ворота очень часто комплектуют автоматическими системами перемещения. Автоматика не является обязательным атрибутом, но она присутствует практически всегда. Состоит эта система из нескольких основных устройств:

Электродвигатель. Данный механизм является основным, так именно он приводит в движение полотно. Устанавливают его на бетонном основании, а также дополняют специальными защитными кожухами, предотвращающими попадание влаги и мусора. Некоторые модели могут управляться удаленно, что дает множество преимуществ, позволяя практически полностью исключить участие человека в работе ворот.

  • Концевые выключатели. Основной задачей подобных механизмов является управление работой электродвигателя. Технически это своеобразные реле, которые отключают подачу тока, когда ворота доходят в концевую точку.
  • Защитный блок. Система состоит из множества электрических узлов, которые связаны между собой различными связями. Основной задачей является контроль работы электрического двигателя, а также предотвращение его перегрузки во время работы.

Обратите внимание, что не все комплекты обязательно включают все устройства и механизмы. Сегодня многие производители выпускают модификации, которые состоят из определенного набора элементов

Общие правила выбора комплектующих и фурнитуры в зависимости от веса ворот

При покупке фурнитуры учитывайте:

  • общий вес ворот;
  • ширину проезжей части;
  • высоту створок.

В стандартную комплектацию входят:

  • две роликовые опоры;
  • направляющий профиль;
  • верхний ограничитель;
  • накатной ролик;
  • заглушка;
  • верхний и нижний улавливатели.

Регулировочные пластины не входят в комплект и покупаются отдельно.

Фото: фурнитура, автоматика и консольная балка

Разберем перечни фурнитуры в зависимости от веса ворот.

300-500 кг

Зачастую такой вес имеют ворота из профнастила или дерева на металлическом каркасе.

В этом комплекте направляющая консоль делается размерами  60*70*3,5 мм. Длина ‒ 5, 6, 7 м.

Основной материал фурнитуры для конструкции до 300 кг ‒ усиленный полимер, до 400 кг ‒ металлополимер, до 500 кг ‒ металл.

Средний срок гарантии на набор фурнитуры составляет 5 лет.

600-700 кг

Набор приобретается, если проект предусматривает тяжелые ворота с калиткой из ковки, сварных решеток.
Материал ‒ металлополимер усиленный.

Количество компонентов фурнитуры аналогично предыдущему типу.

800-1000 кг

Если придется собирать откатной механизм длиной до 8 м с применением тяжелого секционного материала, то здесь лучше купить комплект до 800-1000 кг.

Консоль, которая будет направлять движение створки, поставляется длиной 6‒12 м, размерами 86*94*5 мм.

Основной материал ‒ нержавеющий металл.

1100-1500 кг

У большинства производителей есть усиленные комплекты, которые позволяют построить откатную систему с перекрытием проемов до 9 м и весом 1100‒1500 кг. Они получили название «СУПЕР».

Редко применяются в частном секторе, чаще – в промышленности, производственных учреждениях.

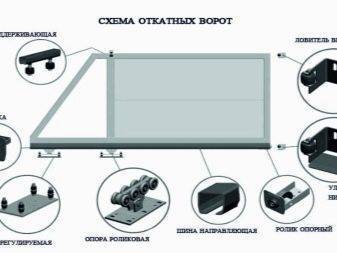

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой  всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот. Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.

Популярные статьи  Секционный бетонный забор: особенности конструкции

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

  1. Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
  2. Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
  3. Улавливатель верхний. Он  устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
  4. Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы  не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
  5. Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
  6. Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
  7. Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Декор

Основным украшением территории являются ворота, дополненные декоративными элементами. Подобные конструкции выглядят презентабельно и солидно вне зависимости от того, из какого материала они выполнены. Различные фотоэлементы, дополнительные детали и прочие мелочи кардинально преображают участок в лучшую сторону.

Украсить откатные ворота помогут такие интересные варианты:

  • сверху будут великолепно смотреться кованые элементы, отличающиеся друг от друга своими размерами и формами;
  • украсить двойные ворота с лицевой стороны можно коваными решетками или презентабельными узорами, выполненными в технике ковки;
  • можно расположить украшение по углам створок, а также по всей их площади;
  • необычно и стильно выглядят декорации, которые вырезаны из профлиста и размещены на лицевой стороне конструкции;
  • профиль рамы и несущие столбы можно декорировать профилями, выполненными в различных формах.

Автоматика

Откатная конструкция уже сама по себе удобна, но если оснастить ее электроприводом отпадает необходимость каждый раз самому выходить из машины, чтобы открыть или закрыть ворота. Специалисты советуют устанавливать специальные приводы, но на свой страх и риск такой механизм можно сделать самостоятельно.

Комплектующие для откатных ворот: правила выбора

Специальные приводы нужно подбирать исходя в первую очередь из веса конструкции:

  • Для ворот весом 250-300 кг подойдет привод мощностью 200-250 Вт.
  • Для веса 500-600 кг — подходящая мощность 350-400 Вт.
  • Для 800-1000 кг — 500-600 Вт.

При выборе автоматики всегда нужно брать небольшой запас мощности. А в регионах с суровыми зимами его нужно увеличить минимум на 20-30%, чтобы мотор при резких перепадах температуры работал без перебоев. Установить привод можно только тогда, когда выполнены все работы по изготовлению и монтажу конструкции. Створка ворот должна передвигаться легко, без скачков и раскачивания. Неправильно установленное полотно может повредить и испортить автоматику.

Комплектующие для откатных ворот: правила выбораКомплектующие для откатных ворот: правила выбора

Они могут быть пластиковыми или металлическими. Шестерни из металла дороже, но гораздо более долговечны, поэтому лучше предпочесть их.

Также стоит внимательно отнестись к подбору концевого выключателя. Его магнитная разновидность стоит чуть больше, но в отличие от металлического зимой он не заедает и работает бесперебойно. Для удобства использования есть различные дополнительные функции: температурный контроль электропривода, регулировка скорости перемещения створки, резервное питание, фотоэлементы на въезд и выезд, режим калитки.

Комплектующие для откатных ворот: правила выбораКомплектующие для откатных ворот: правила выбора

Среди производителей приводов для выкатных конструкций можно отметить следующих: российский Doorhan, белорусский An-Motors, итальянские BFT, Faac и Nice, французский Came, китайские РS-IZ и Miller, а также другие производители. Линейка предложений у них довольна большая, остается только подобрать нужное оборудование и можно приступать к установке.

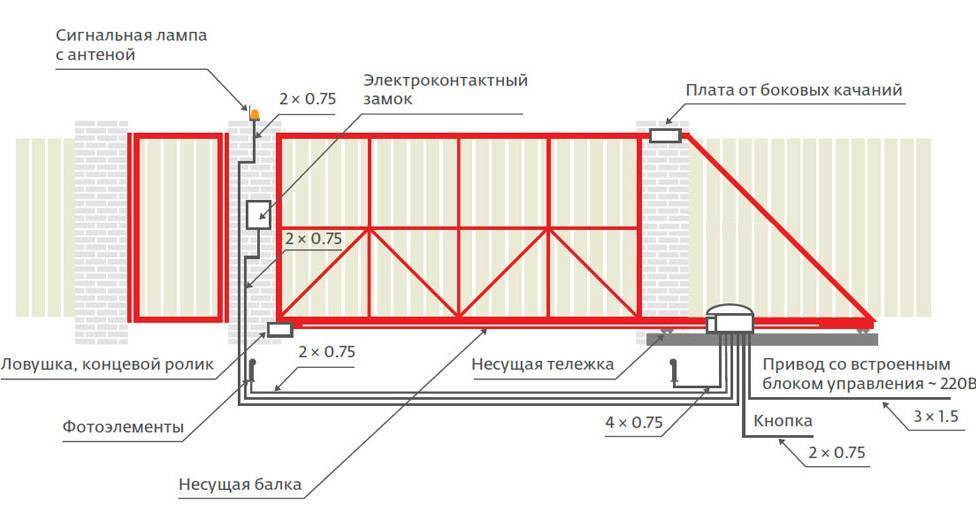

Рассмотрим комплект автоматики на примере схемы, приведенной выше:

  • привод;
  • фотоэлементы на выезд;
  • фотоэлементы на въезд;
  • сигнальная лампа;
  • антенна радиоуправления;
  • ключ-кнопка;
  • рейка;
  • пластины концевых выключателей;
  • пульт дистанционного управления.

Для работы понадобятся инверторный аппарат для сварки с электродами и дрель со сверлами по металлу. Первоначально на швеллере между каретками нужно подготовить и разметить площадь для крепления электропривода. Оборудование крепится к основанию, которое идет в комплекте с автоматикой, и в центр шестерни мотора устанавливается зубчатая рейка.

После того как воссоздано рабочее положение, нужно приварить основание к швеллеру. Если электропривод необходимо приподнять, то между основанием и швеллером можно дополнительно приварить профильную трубу подходящего размера.

Комплектующие для откатных ворот: правила выбораКомплектующие для откатных ворот: правила выбора

После того, как привод прикручен к основанию, нужно снова установить зубчатую рейку на шестерню мотора, разметить маркером ее правильное положение на профиле или балке и осторожно прихватить сваркой. Прежде, чем полностью проваривать шов между рейкой и балкой, нужно еще раз проверить правильность ее установки

Ворота во время работы со сварочным аппаратом должны быть полностью открыты. По окончании всех действий с помощью болтов и гаек с буртиками к рейке прикручиваются концевые выключатели. Далее по инструкции производится установка фотоэлементов, сигнальной лампы, антенны и ключа-кнопки.

Электропривод можно устанавливать не только в нижней, но и в средней или в верхней частях ворот.

В этом случае необходимо будет подстроить чертеж под нужную конструкцию.

Популярные статьи  Ворота в гараж

Комплектующие для откатных ворот: правила выбораКомплектующие для откатных ворот: правила выбора

Профиль, к которому будет крепиться зубчатая рейка, расположится на среднем или верхнем уровне откатных ворот соответственно. Для крепления автоматики необходимо будет надстраивать дополнительную конструкцию из металлического профиля прямоугольного сечения 60х40 мм.

Вместо специального электропривода можно установить самодельный привод из подручных материалов. С учетом напряжения сети на участке устанавливается трехфазный или однофазный двигатель. Трехфазный привод более мощный и практически исключает проблемы при запуске движения. В соответствии с весом полотна ворот нужен двигатель мощностью от 1,5 до 2,5 кВт. При этом небольшая частота вращения двигателя дает меньшую нагрузку на ведущий вал.

Комплектующие для откатных ворот: правила выбора

Входящий крутящий момент редуктора должен соответствовать частоте вращения привода. Частота выходящего крутящего момента приводного колеса должна быть в пределах 80-100 оборотов в минуту. Удобнее будет использовать одноступенчатый редуктор. Его соединение с валом двигателя производится с помощью жесткой или полужесткой муфты.

Комплектующие для откатных ворот: правила выбора

Откатные против распашных

Главное преимущество откатных ворот — в том, что они, открываясь, не занимают места во дворе при и не перегораживают дорогу. Эта особенность очень полезна в небольшом по площади дворе, выходящем на узкую улицу.

Разумеется, у решения есть и оборотные стороны:

Длина примыкающего к проему ворот прямого участка ограждения должна быть как минимум равна длине створки. Иначе воротам будет просто-напросто некуда откатиться;

Комплектующие для откатных ворот: правила выбора

В открытом положении створка перекрывает 4 — 6 метров стены.

  • Массивную створку будет довольно тяжело откатить вручную, если вы хотите сэкономить на электроприводе или если дома отключили электричество. Открыть распашные ворота любого веса под силу даже ребенку;
  • Конструкция в целом получится куда более дорогостоящей. Сварные распашные ворота из профтрубы 40х40, обшитые профлистом, при изготовлении “под ключ” обойдутся вам в 15 — 25 тысяч рублей. Откатные с электроприводом стоят от 100 тысяч и более.

Материалы для изготовления ворот своими руками

Схема откатных ворот : 1 – Направляющая балка, 2 – Опора роликовая (тележка), 3 – Ролик концевой съёмный, 4 – Ловитель нижний, 5 – Ловитель верхний, 6 – Верхний фиксатор с роликами (кронштейн), 7 – Подставка.

С оборудованием для создания откатных ворот определились, теперь посчитаем, во сколько обойдутся откатные ворота (сдвижные/въездные). Как и любому строителю, нужна смета, т. е. стоимость материалов для изготовления ворот.

Берем материалы для обычных откатных ворот с проемом 4 м. Их можно свободно купить на металлобазе, рынке или в гипермаркете. Разумеется, все нижеописанные материалы можно заменить на иные, которые вам будут больше нравиться и казаться более целесообразными, надежными, дешевыми и т.д.

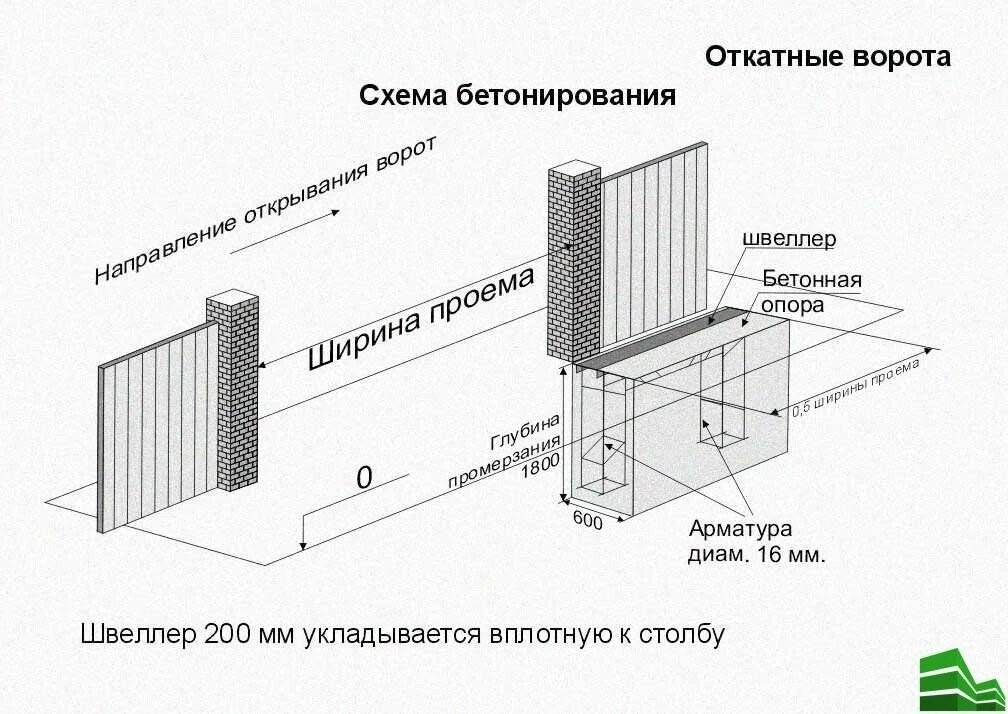

Для изготовления бетона для укрепления «закладной откатных ворот» нам понадобятся:

  • 3 ведра щебня;
  • 3 ведра песка;
  • 1 ведро цемента.

«Закладная» – это швеллер с шириной 20 см и длиной в половину от ширины самих ворот. Прямо на нем будут крепиться роликовые каретки. На швеллер приваривают арматуру длиной до 1 метра. Нужно 12-18 м арматуры.

Для создания полотна (высота – 2 м, ширина – 4 м) с односторонней зашивкой профнастилом понадобятся такие материалы:

  • профнастил – 10 кв. м;
  • труба 40*20 – 20 м;
  • труба 60*30 – 20 м;
  • труба 60*60 – 5 м;
  • траска – 1 банка;
  • электроды – 1 уп.;
  • грунтовка и растворитель – 1 банка;
  • заклепки (или саморезы) – 150-200 шт.;
  • круги – 3-4 шт.

Привод для откатных ворот

Дабы обеспечить закрытие/открытие откатных ворот дистанционным способом, нужно установить привод.

Привод обладает высокой надежностью, скоростью и удобством закрывания/открывания автоматических ворот. Высокий спрос на данные конструкции можно объяснить легкостью управления и монтажа автоматики и высокой эксплуатационной характеристикой.

Механизмы открывания ворот бывают электромеханические и гидравлические. Привод откатных ворот актуален для загородных домов, коттеджей, гаражей. Ворота открываются дистанционно пультом, что упрощает их использование. Привод для откатных ворот имеет простое устройство: ведущая шестерня, электродвигатель и редуктор.

Привод подбирается с учетом веса воротной створки. Для цельнометаллических створок требуется более мощный привод, чем для решетчатого полотна

Важно учитывать ветровую нагрузку. На сегодня существует немалый выбор разных моделей приводов для ворот, при их выборе стоит придерживаться определенных правил

Покупая привод, учитывайте его качественные характеристики. Автоматику подбирают исключительно индивидуально. В расчет берут тип и вес конструкции, параметры и интенсивность использования в будущем и другие параметры.

Детально определить, какой тип привода необходим для ваших ворот, может специалист при осмотре объекта. Модели отличаются ценой и дополнительными функциями. К примеру, у некоторых моделей имеется автономная подсветка, которая может включаться автоматически. Есть автоматический механизм, приводящий в действие обратный ход ворот. Эта функция предохраняет ворота от поломки. Есть механизм с функцией «пешеходный стоп», который открывает ворота только для прохода человека.

Откатные ворота. Считаем оптимальную ширину проема

Это самый главный вопрос, на который Вы должны ответить самому себе прежде всего. Под шириной откатных ворот мы будем подразумевать ширину самого створа ворот, т.е. свободное расстояние между столбами ворот при полностью открытых воротах. Для ответа на данный вопрос нужно определиться всего с несколькими моментами:

  • Какие автомобили будут въезжать через эти откатные ворота? Только легковые? Газели? Трактора? Камазы?
  • Под каким углом будут въезжать все эти автомобили, особенно грузовые?

По собственным ощущениям, откатные ворота должны быть такой ширины, чтобы при проезде через них, между столбами ворот и зеркалами оставался зазор не меньше, чем по 30 см с каждой стороны ( а лучше все 50 см.) А теперь немного статистики о ширине некоторых автомобилей (с учетом зеркал).

  • Форд фокус 3 = 2,01 м.
  • Форд Эксплорер 2015 = 2,29 м.
  • Газель (цельнометаллический фургон) = 2,5 м.
  • КамАЗ = 2,9 м.

Только не говорите, что Вы уже всё построили и больше никакие грузовики никогда не будут заезжать к Вам на участок. Уверяю Вас, что в жизни будет достаточно ситуаций, в которых Вам понадобится впускать к себе на участок грузовые машины. А теперь давайте ответим на вопрос о том, под каким углом к Вам смогут заезжать такие машины? Согласно статистике, угол въезда подобных машин на участок составляет 45 градусов к линии ворот. Смотрите сами, длина типового КамАЗа 65111 составляет 7,34 метра, а теперь подойдите к тому месту на своем участке, в котором Вы планируете установить откатные ворота, посмотрите на пространство за ними и попробуйте ответить на вопрос о том, хватит ли грузовику этого пространства для того, чтобы развернуться и заехать в Ваши откатные ворота под прямым углом к линии ворот?

Популярные статьи  Тонкости выбора привода для гаражных ворот

Если мы оказались правы и угол въезда грузовика составит примерно 45° к линии ворот, то согласно теореме Пифагора, чтобы КамАЗ шириной 2,9 метра прошел в створ Ваших ворот под углом 45 градусов ВООБЩЕ БЕЗ ЗАЗОРА между зеркалами и столбами ворот, ширина створа ворот должна составлять 4,1 метра. Однако мы не рекомендуем равняться на эту цифру так как, во-первых, она не учитывает зазора, а во-вторых, существуют ситуации когда проезжающая через створ ворот машина может либо качнуться по какой-либо причине, либо соскользнуть в сторону на снегу, льду или грязи, забуксовать и сместиться в сторону и т.д. Исходя из этих соображений, мы рекомендуем устанавливать откатные ворота с шириной проема не менее 4,5 метров.

Если от теории перейти к практике, то наш собственный опыт говорит о том, что оптимальная ширина створа ворот составляет 4,5 метра, а идеальная ширина створа ворот составляет 5 метров.

Выбор размера калитки

При выборе размера калитки для забора важно принимать во внимание то, что она должна обладать высокой пропускной способностью. В особенности на этапе ремонта через неё должны без проблем проходить материалы для строительства и габаритная бытовая техника. Предпочтительной считается ширина 1метр

Предпочтительной считается ширина 1метр

Предпочтительной считается ширина 1метр.

Кованая калиткаИсточник centr-kovki32.ru

Выбор размеров калитки с учётом облицовочных материалов

Размер калитки может определяться материалом, который применяют для её изготовления. Возможны несколько вариантов исполнения и выбора материалов. Если забор изготовлен из сетки-рабицы, то калитку чаще всего используют только для входа, поэтому ширина такой калитки будет около 80–90 см. Также возможен вариант, когда ворота отсутствуют, тогда входную дверь из сетки делают шире, чтобы в него можно было свободно пройти или занести строительные материалы. При данных условиях выбирают ширину 1-1,3 метра.

Калитку могут изготовить из профильного листа. Чтобы конструкция не вышла тяжёлой и крупной, калитку из профлиста изготавливают размером не более 1метра по ширине. Ширина проёма рассчитывается с учётом габаритов автомобиля и к полученному значению прибавляют 1метр на запас

Когда рассчитываются размеры калитки для забора, принимаются во внимание ширина и количество опор, зазоры

Плюсы и минусы

Плюсами таких ворот являются:

  • возможность проезда любого транспорта (высота ничем не ограничена);
  • процесс открытия происходит вдоль линии забора, на котором установлены ворота, что значительно экономит площадь на участке;
  • для того чтобы их распахнуть, нужно задействовать минимум усилий, в отличие от распашных;
  • хорошая взломостойкость (могут выдержать таран мощного грузового автомобиля);
  • меньшее влияние парусности;
  • требующаяся автоматика стоит значительно меньше распашной;
  • престижность владения такими воротами.
  • цена, которая включает в себя недешевое фирменное оборудование и специальный фундамент;
  • тяжеловесность и громоздкость конструкции (длина ворот должна быть больше длины проема на 30-50%, а вес больше распашных в два-три раза);
  • наличие свободного места вдоль забора (как правило, 5-8 метров).

Как установить забор из сетки рабицы своими руками — видео инструкции, советы и мастер-класс вы найдете в нашей статье.

Полезное и красивое растений йошта: посадка и уход за растением, его размножение и способы использования в ландшафтном дизайне.

Установка и создание каркаса

Трубы и перемычки режут по размерам на основании ранее созданного чертежа. Обязательно контролируйте угол наклона перемычек. Перед сваркой металлические профили зачистите металлической щеткой. Это необходимо, чтобы снять окалину и коррозию. Для обезжиривания обработайте поверхности растворителем. Для начала сварите раму, которую для этого нужно уложить на идеальную горизонтальную плоскость и выровнять. Сначала обработайте части конструкции точечной сваркой, затем проверьте диагональ рамы и ее углы, после чего можно приступать к выполнению челночного шва.

При изготовлении обрешетки этап выравнивания не менее важен. Этот элемент приваривается к основной конструкции небольшими швами длиной 1 сантиметр с интервалом 5 миллиметров. После изготовления створки вам нужно зачистить швы, обезжирить раму и покрасить ее. После высыхания краски можно начинать монтировать раздвижные ворота на роликах. С установкой их справится любой мастер, обладающий базовыми навыками:

  • тележка с роликами монтируется внутрь несущей балки;
  • сама балка устанавливается в проем с учетом зазора 5-6 сантиметров между столбом и ее концом;
  • подложите под консоль доски;
  • приварите к створке заднюю тележку;
  • передняя тележка монтируется в 20 сантиметрах от края проема;
  • обварите площадки механизмов;
  • установите каркас панели на несущую балку, оси их должны совпадать;
  • каркас приварите к балке, не затрагивая ролики;
  • смонтируйте верхний кронштейн, предварительно сняв ролики (следите за расположением панели – она должна быть вертикальной);
  • между несущей балкой и панелью обработайте щель антикоррозийным составом и герметиком;
  • установите на створку профнастил, равномерно распределяя крепежи;
  • сделай те приемный столб рядом с опорным, приварите его с использованием анкеров к основному;
  • смонтируйте нижнюю ловушку – ворота должны накатываться на нее нижним роликом и закрепляться.

Так монтируются раздвижные ворота своими руками, которые будут работать без автоматики. Если вы собрались использовать электропривод, то работы проводятся по схеме, которая прилагается к нему. По способу монтажа автоматика гораздо проще, так как необходимо лишь протянуть кабель к воротам, установить сигнальную лампу и рейку по всей длине створки. Автоматические раздвижные ворота более удобны в эксплуатации, они могут быть оборудованы возможностью дистанционного управления.
