Тонкости расчета теплого пола

Номинальный и реальный расход энергии электрического теплого пола

Основные виды электрических полов

Чтобы определиться с электропотреблением теплого пола, следует рассмотреть базовую мощность каждого вида материала, используемого при монтаже. Наиболее распространены следующие виды:

  • пленочное инфракрасное покрытие;
  • греющий кабель;
  • термомат.

Классификация теплых электрических полов

Для тонкого напольного покрытия, например, ламината или линолеума, чаще всего используются пленочные системы обогрева. Для плитки и прочих твердых материалов – кабель или маты. Пленочное покрытие больше всего потребляет электричества, греющий кабель – самый экономичный. Термоматы в основе имеют инфракрасную пеленку, поэтому показатели потребления энергии у них схожи с пленочными.

Базовая мощность нагревательных приборов

Потребление электричества каждой системой нагрева зависит от набора характеристик:

  • толщины материала;
  • мощности приборов на 1 кв. метр;
  • максимальной температуры нагрева.

Таблица теплопотребления теплых полов в помещениях

Эти данные производитель обязан указывать на заводской упаковке материала, как и номинальную величину потребляемой энергии.

Таблица электропотребления некоторых моделей греющих элементов на 1 кв. метр:

Кабель имеет небольшую мощность, но его располагают в несколько витков на 1 кв. метр, таким образом, чтобы суммарная мощность теплого пола составила – 130–150 Вт на квадратный метр – это средний показатель.

Расчет мощности для теплых полов

Факторы, влияющие на электропотребление

Совокупные затраты на системы отопления теплыми полами

Но есть и другие факторы, способные снизить или увеличить потребление электричества, к ним относятся:

  • уровень теплоизоляции стен в помещении — чем он выше, тем меньшим будет потребление энергии;
  • температура воздуха на улице – в холодное время года электрический пол будет работать намного больше;

Расчет энергопотребления

Для того, чтобы рассчитать какое количество электричества будет потреблять теплый пол, есть несколько подходов:

Расчет номинального потребления: в комнате площадью 14 м 2 нагревательные элементы будут занимать 10 м 2 . Чтобы рассчитать потребление электричества, нужно площадь покрытия умножить на мощность.

Потребление электроэнергии инфракрасными теплыми полами

Предположим, что используется термомат мощностью 130 Вт на 1 метр², тогда 10*130 = 1300 Вт или 1,3 кВт/ч – это номинальный расход. Далее, предполагаем, что в сутки пол включен 8 часов, тогда в день получается – 8*1,3 = 10,4, а в месяц – 10,4*30 = 312 кВт.

Средняя стоимость 1 кВт в России – 2,5 рубля, поэтому расходы на эксплуатацию теплого пола составят 780 рублей. Этот метод дает возможность рассчитать максимальную величину энергопотребления, без учета использования терморегулятора и прочих факторов, влияющих на потребление.

Технология расчета затрат с использованием коэффициента.

Для подсчета применяется формула: W=S*P*k, где:

График нагрева и потребления электроэнегрии инфракрасным теплым полом

S – площадь комнаты;

P – мощность нагревательного элемента;

k – коэффициент полезной площади обогрева, по общепринятым стандартам он равен 0,4.

Комната площадью 20 м 2 , используется термомат, мощностью 130 Вт на 1 метр², тогда формула будет иметь следующий вид:

W= 20*130*0,4 = 1040 Вт (1,04 кВт).

Далее, рассчитываем расход электричества в день: 8 часов *1,04 кВт = 8,32, в месяце – 12*30 = 249,60 кВт. Стоимость затрат – 249,60*2,5 = 624 рублей.

Потребление электроэнергии инфракрасной пленки

Насколько отличаются реальные показатели энергопотребления от номинальных?

Конечно, реальный расход будет сильно отличаться от номинальных показателей, поскольку часто бывает, что целый день в доме никого нет и пол включать нет смысла, поэтому реально он будет работать лишь 5 часов. Потребностей в ежедневном нагреве также не возникнет, особенно теплой осенью, поздней весной и летом, поэтому рассчитанные показатели будут примерно в два раза ниже.

Правильная установка электрического теплого пола

Есть еще и способы значительно снизить электропотребление, например, использовать терморегулятор. Хороший прибор будет экономить до 30% номинальной величины энергопотребления. На практике получается так, что электрический пол нагревается до заданной температуры за 5 минут, затем остывает 10 минут и снова включается. В час нагревательный элемент работает лишь 20 минут. Если вся система включена 9 ч. в сутки, из них электричество потребляется только 3 ч., следовательно затраты будут выглядеть следующим образом:

W= 20*130*0,4 = 1040 Вт/ч (1,04 кВт);

1,5*3 = 3,12 – в сутки;

3,12*30 = 93,60 – в месяц;

93,60*2,5 = 234 рубля.

Есть еще несколько способов снизить расход энергопотребления:

Инструкция

Зная общие теплопотери ограждающими конструкциями помещения, вначале следует отнять от этого значения величину потерь через полы, поскольку при устройстве теплого пола их не будет. Полученную величину Q (Вт) надо разделить на площадь комнаты F (м2) для того, чтобы узнать удельную теплоотдачу, которую должна обеспечивать система водяного пола q (Вт/м2):

q=Q/F.

Рисунок 2. Номограмма определения удельной теплоотдачи теплого пола с ковровым покрытием или паркетом.

Дальше расчет выполняется графическим способом по номограммам, представленным на рис. 1, 2, 3. Следует выбрать ту номограмму, которая соответствует вашему напольному покрытию. Взяв получившееся значение q, откладываемое с левой стороны графика, нужно определить температуру поверхности пола, которая обеспечит необходимое поступление тепла в помещение. Например, если удельная теплоотдача должна составлять 99 Вт/м2, а покрытие синтетическое (линолеум), то по номограмме на рис. 1 необходимая температура поверхности — +29⁰С, что неприемлемо.

Тогда по той же номограмме принимается максимально допустимая температура — +26⁰С. Если от этого значения (располагается на правой шкале графика) вести горизонтальную линию, то она пересечет несколько диагональных графиков, отражающих интервал укладки труб теплого пола. Подбирается оптимальное значение, в данном примере подойдет 0,2 м. От места пересечения горизонтальной линии температуры и диагонального графика интервала укладки проводится вертикальная линия вниз. Она укажет на величину средней разности температур, в приведенном примере она составит 21⁰С. Дойдя по горизонтальной линии до самого конца, можно выяснить реальную удельную теплоотдачу контура отопления, здесь получится 68 Вт/м2.

Теперь можно рассчитать параметры теплоносителя для системы. Определяется его средняя расчетная температура:

tт=∆tср+tпом.

В этой формуле:

Рисунок 3. Номограмма определения удельной теплоотдачи теплого пола с толстым ковровым покрытием или толстым паркетом.

  • tт — средняя расчетная температура воды в системе, ⁰С;
  • ∆tср — средняя разница температур, определенная ранее по номограмме, ⁰С;
  • tпом — необходимая температура воздуха в помещении, ⁰С.

Если подставить те же цифры из рассматриваемого примера и принять значение температуры в комнате равным 20⁰С, результат будет — +41⁰С. Ранее были указаны стандартные температурные графики, которые следует принимать для теплого пола, под результат примера методом подбора определен график 45/35⁰С.

Поскольку температура поверхности была принята меньше требуемой для отопления комнаты, нужно вычислить, какова разница между потоком, который будет поступать от теплого пола, и необходимым изначально количеством теплоты для компенсации потерь через наружные ограждения. Для этого нужно площадь помещения умножить на удельную теплоотдачу от контура напольного отопления:

Qп=F×qп.

Если для примера принять значение площади равным 40 м2, то величина теплового потока будет:

68 Вт/м2х40 м2=2720 Вт.

Изначальная же расчетная величина q составляла 99 Вт/м2, а общая — 3960 Вт, разница — 1240 Вт. Это недостающее количество теплоты надо подать в комнату другим, традиционным способом отопления, то есть радиаторами.

Определив расчетный температурный график подачи теплоносителя (в примере — 45/35⁰С), интервал укладки трубопроводов отопительного контура (в примере принят 0,2 м), надо рассчитать протяженность трубы:

Схема подключения теплого пола.

L=F/a, где:

  • L — длина трубы, м;
  • а — интервал ее укладки, м;
  • F — площадь поверхности теплого пола, м2.

В примере: 40 м2/0,2 м=200 м. К этой протяженности необходимо прибавить длину труб, которые идут до помещения от распределителя, здесь для примера пусть будет 10 м. Получилось 210 м, что является слишком большим контуром, который будет иметь очень высокое гидравлическое сопротивление. Нужно разделить систему на 2 контура, тогда длина трубы составит 105 м, это максимально допустимое значение. Другой вариант — пересмотреть интервал укладки, увеличить его, тогда материала трубы понадобится меньше, но и отдача теплого пола станет ниже. В результате придется наращивать мощность радиаторов.

Популярные статьи  Сочетание серых стен с цветом кухонного гарнитура

Теплый пол расчет мощности

На определение необходимой мощности теплого пола в помещении влияет показатель теплопотерь, для точного определения которых потребуется произвести сложный теплотехнический подсчет по особой методике.

  • При этом учитываются следующие факторы:
  • площадь обогреваемой поверхности, общая площадь помещения;
  • площадь, тип остекления;
  • наличие, площадь, тип, толщина, материал и термическое сопротивление стен и иных ограждающих конструкций;
  • уровень проникновения солнечных лучей в помещение;
  • наличие иных источников тепла, в том числе учитывается тепло, источаемое оборудованием, различными приборами и людьми.

Методика выполнения подобных точных расчетов требует глубоких теоретических знаний и опыта, а потому теплотехнический расчет лучше доверить специалистам.

Ведь только они знают, как рассчитать мощность теплого пола водяного с наименьшей погрешностью и оптимальными параметрами

Особенно это важно при проектировании обогреваемого встроенного отопления в помещениях большой площадью с большой высотой

Укладка и эффективная эксплуатация водяного обогреваемого пола возможна лишь в помещениях с уровнем теплопотерь менее 100 Вт/м². Если теплопотери выше, необходимо принять меры по утеплению помещения с целью снижения потерь тепла.

Однако если проектный инженерный расчет стоит немалых денег, в случае с небольшими помещениями приблизительные расчеты можно провести самостоятельно, приняв 100 Вт/м² за усредненную величину и отправную точку в дальнейших расчетах.

  1. При этом для частного дома принято корректировать усредненный показатель потерь тепла исходя из общей площади строения:
  2. 120 Вт/м² – при площади дома до 150 м²;
  3. 100 Вт/м² – при площади 150-300 м²;
  4. 90 Вт/м² – при площади 300-500 м².

Нагрузка на систему

  • На то, какая будет мощность водяного теплого пола на квадратный метр, влияют такие параметры, создающие нагрузку на систему, определяющие гидравлическое сопротивление и уровень теплоотдачи, как:
  • материал, из которого изготовлены трубы;
  • схема укладки контуров;
  • длина каждого контура;
  • диаметр;
  • расстояние между нитками труб.

Характеристика:

Трубы могут быть медными (отличаются наилучшими теплотехническими и эксплуатационными характеристиками, однако обходятся не дешево и требуют специальных навыков, а также инструмента).

Основных схем укладки контура два: змейкой и улиткой. Первый вариант наиболее прост, но менее эффективен, так как дает неравномерный нагрев пола. Второй более сложен в реализации, но эффективность прогрева на порядок выше.

Площадь, отапливаемая одним контуром, не должна превышать 20 м². Если отапливаемая площадь больше, то целесообразно трубопровод разбить на 2 или более контуров, подключив их к распредколлектору с возможностью регулирования нагрева участков пола.

Общая длина труб одного контура должна быть не больше 90 м. При этом, чем больший выбран диаметр, тем больше расстояние между нитками труб. Как правило, не применяются трубы с диаметром более 16 мм.

Каждый параметр имеет свои коэффициенты для дальнейших расчетов, посмотреть которые можно в справочниках.

Расчет мощности теплоотдачи: калькулятор

Чтобы определить мощность водяного пола, необходимо найти произведение общей площади помещения (м²), разницы температур подачи и обратно поступающей жидкости, и коэффициентами, зависящими от материала труб, напольного покрытия (дерево, линолеум, плитка и т.д.), других элементов системы.

Мощность водяного теплого пола на 1 м², или теплоотдача, не должна превышать уровень теплопотерь, однако не более чем на 25%. В случае слишком малого или слишком большого значения, необходимо произвести перерасчет, выбрав иной диаметр труб и расстояние между нитями контура.

Показатель мощности тем выше, чем больше диаметр выбранных труб, и тем ниже, чем больший шаг задан между нитками. Для экономии времени можно воспользоваться электронными калькуляторами расчета водяного пола или скачать специальную программу.

Проектируем водяной тёплый пол

Как было сказано выше – одним из основных показателей для проектирования греющей системы является плотность эффективного потока тепловой энергии, производимой 1 м2 ТП (g, Вт/м2) – удельная мощность теплого пола. Она должна полностью компенсировать теплопотери помещения – Q, Вт.

g=Q/F,

где F, м2 – полезная площадь пола, которая будет использована под отопление.  Она принимается, как общая площадь помещения за вычетом мест, где будет установлена мебель, а также свободной зоны 20-30 см от стен и мебели.

Величина Q учитывает множество параметров, частично приведенных в предыдущем разделе. Для её точного вычисления можно пользоваться методикой предложенной в справочном пособии Е. Г. Малявиной «Теплопотери здания», требующей углубленного подхода. Однако на практике частнику проще будет принять некие усредненные величины теплопотерь типовых зданий. Например, комната 18 м2 с одной наружной стеной и окном, а также потолками до 3 м, будет иметь примерные теплопотери 1800 Вт. Данный показатель справедлив для расчета теплого пола в помещениях многоквартирного дома, построенного в умеренной климатической зоне. А вот для частного дома его уже придется увеличить в 1,2-1,5 раза. Также увеличиваются значения теплопотерь, если установлены большие окна, комната угловая, тонкие стены и т.д.

Удельная теплоотдача теплого пола должна находиться в определенных пределах. Ведь его перегрев приводит к дискомфорту жильцов, разрушению строительно-отделочных материалов. Так, максимальная температура поверхности напольного покрытия (tf, С) рекомендуется:

  • + 29°С – для жилых помещений (спальни, гостиной, кабинета);
  • + 33°С – для помещений с повышенной влажностью (санузла, кухни);
  • + 35°С – для участков возле внешних стен.

Табличный подбор шага укладки трубопроводов

Зная плотность эффективного потока тепловой энергии (g, Вт/м2), тип используемого покрытия (его сопротивление теплопередаче – Rw, м2*ОС/ Вт или м2*К/Вт), рекомендуемую температуру поверхности пола для данного помещения (tf, С), а также градиент рабочих температур теплоносителя (tz/tp, С/С), можно по таблицам 1-3 подобрать шаг трубы (b, м).

Таблица 1.

Таблица 2.

Таблица 3.

Вычисляем количество и диаметр трубопроводов

Расчет длины трубы для теплого пола выполняем по формуле:

L=(F/M)*1,1+2*N, где

  • L – искомая длина трубопровода, м;
  • F – полезная площадь пола отапливаемого помещения, м2;
  • b – шаг (частота прокладки) витков, м;
  • N – расстояние от коллектора, расположенного на стене, до уровня пола, м;
  • 1,1 – коэффициент запаса труб на повороты.

Расход трубы также можно прикинуть, воспользовавшись таблицей 4.

Таблица 4.

Шаг, мм Расход трубы, м/м2
100 10
150 6,7
200 5
250 4
300 3,4

Профессиональный расчет теплого водяного пола также включает подбор внутреннего диаметра (D, м) трубопроводов. Он должен соответствовать целому ряду параметров таким, как гидравлическое сопротивление системы, техническим возможностям циркуляционного насоса, требуемым для прокачки объемам теплоносителя и другим. Тем не менее, практически для любой небольшой индивидуальной тепловой установки обогрева полов, можно смело брать, например, металлопластиковую трубу Ø 16 мм, у которой внутренний Ø 12 мм. При этом следует учитывать, что рекомендуемая длина отопительного контура в этом случае не должна превышать 100 м (максимум 120 м).  Если же расчет трубы для теплого пола требует большего её метража, то тогда контур необходимо разбить на два и более.

Помимо металлопластика подойдут: медь, ПВХ, сшитый полиэтилен. Они обладают схожими гидравлическими параметрами, поэтому их диаметры подбираются аналогично.

Расчет метража кабеля и шага укладки

Чтобы определить длину греющего проводника, необходимо учесть некоторые особенности:

  • производители предлагают кабели фиксированного метража, обладающие разной мощностью (от 9 до 20 Вт на 1 погонный метр);
  • чтобы нагреватель мог отдавать тепло и не перегорел в полу, контур нельзя прокладывать под стационарной мебелью и техникой без ножек;
  • для укладки в ванной или на балконе кабельный проводник берется с запасом 15—20%.
Популярные статьи  Расход краски на 1 кв. м поверхности стен: тонкости расчета

Тонкости расчета теплого пола

Схема укладки резистивного кабеля в ванной

Выяснив потребность в тепловой энергии на обогрев конкретного помещения, сделайте расчет электрического теплого пола согласно инструкции:

  1. Подберите по каталогу кабель, ориентируясь на полученную ранее тепловую мощность и добавляя запас 15%. Запишите общую длину проводника.
  2. Нарисуйте на бумаге план комнаты в масштабе.
  3. Расположите на эскизе мебель и бытовую технику, вплотную прилегающую к полу и мешающую нормальному теплообмену. Соблюдайте реальные габариты шкафов, стиральных машин и прочего оборудования.
  4. Отнимите от общей квадратуры площадь, занимаемую мебелью. Задача – разместить на свободном участке выбранный по каталогу греющий проводник.
  5. Разделите остаток площади на длину кабельного нагревателя – получите шаг укладки в метрах.

Тонкости расчета теплого пола

Правила раскладки в жилых и вспомогательных помещениях отличаются. Например, в гостиной или спальне первая греющая линия отодвигается от мебели на расстояние 10 см. В ванной либо на балконе кабель укладывается вплотную к шкафам и сантехнике, чтобы ноги не ощущали перепада температур на полу. Указанный нюанс обязательно учитывайте при планировании. Подробнее расскажет специалист на видео:

Поскольку нагревательные маты продаются полосами сетки (рулонами), шаг прокладки считать не придется. Но учтите другой момент: теплоотдача 1 м² мата ограничена, увеличить мощность нельзя. А вот снизить – без проблем, достаточно разрезать сетку между проводниками и раздвинуть кабели.

Пример расчета теплого электрического пола в спальне 18 м² с потреблением тепла 2,16 кВт:

  1. Поскольку кабельный нагрев планируется совместить с радиаторной системой, тепловая мощность делится пополам – 2,16 / 2 = 1,08 кВт приходится на половой контур.
  2. Подбираем двухжильный кабель DEVIsafe 20T удельной мощностью 20 Вт/м. С учетом запаса берем готовый проводник длиной 60 м с теплоотдачей 1,2 кВт.
  3. Стационарная мебель занимает 3 м² площади спальни. Остается 15 м², тогда шаг укладки составит 15 / 60 = 0,25 м.

Тонкости расчета теплого пола

Возможные схемы раскладки кабельных контуров

Данные для выбора

Последний шаг в расчете теплого пола – вычисление расхода теплоносителя и гидравлического сопротивления системы. Эти данные требуются для подбора циркуляционного насоса:

G=3,6Q/(c∆t), здесь:

  • G – массовый расход воды, кг/ч;
  • с – теплоемкость воды, равна 4,2 кДж/(кг⁰С);
  • ∆t – расчетная разница температур в подающем и обратном трубопроводе, исходя из стандартных графиков составляет 10⁰С.

Тонкости расчета теплого пола

Правильно устроенный теплый пол хорошо отапливает помещение и создает ощущение уюта.

Гидравлическое сопротивление контура следует рассчитывать по формуле:

P=1,3L×R, где:

  • Р – величина сопротивления, Па;
  • L – длина трубы контура, м;
  • R – удельное сопротивление на трение, зависит от материала и диаметра трубопровода, Па/м.

Главное – правильно произвести расчет, подобрать оборудование и материалы и качественно выполнить монтаж.

Как правильно определить длину контура тёплого пола

Перед проектированием и устройством системы тёплого пола в жилом помещении, следует поверхностно изучить принцип её работы и понимать некоторые технологические нюансы. От этого будет зависеть длина одного контура и, соответственно, общее количество замкнутых систем, уложенных в полах с подогревом. Так, на длину одного трубопровода влияют следующие показатели:

Прежде всего, движение жидкости внутри труб осложняется гидравлическим сопротивлением, которое сильно возрастает в местах изменения направления контура. Это означает, что от длины сильно зависит мощность циркуляционного насоса, который должен продавить весь теплоноситель и обеспечить его движение внутри контура с постоянной интенсивностью. Таким образом, чем длиннее труба, тем мощнее должен быть агрегат для перекачки жидкости.

Тонкости расчета теплого пола

Рис. 6. Циркуляционный насос для системы тёплого пола.

Второй критерий – это теплопотери, которые неизбежны при устройстве тёплых полов. Конструкция тёплого пола выполняется таким образом, что теплоотдача происходит исключительно вверх, то есть подогревается лишь лицевая поверхность пола, предназначенная для эксплуатации. Это достигается укладкой слоя эффективного утеплителя под контуром, который не даёт энергии нагрева улетучиться в толщу перекрытия.

Соответственно, при движении теплоноситель отдаёт определённое количество энергии на каждый погонный метр, неизбежно остывая. Если трубопровод окажется слишком длинным, в крайней его точке нагрев может оказать недостаточным, особенно если учесть, что температурный режим источника нагрева для тёплого пола значительно ниже, чем в радиаторах отопления – 35 – 50 градусов Цельсия.

Тонкости расчета теплого пола

Рис. 7. Регуляторы температуры на трубопроводе тёплого пола.

Возвращаясь к теплопотерям, следует учесть, что минимальное сопротивление вода встречает в трубах, не имеющих резких перегибов под углом в 180 градусов. Так, устройство контура «змейкой» повлечёт за собой большие теплопотери, чем трубопровод в форме «улитки».

Основываясь на опыте профессионалов, оптимальная длина контура составляет 60 метров, но увеличение его размера до 80 метров не влечёт за собой никакого дискомфорта для жильца. Как правило, именно эти предельные величины и закладывают строители в своих расчётах. В случае, если этих 80 метров не хватает для того, чтобы охватить всё пространство пола, в стяжке устраивается второй, третий и последующие тепловые контуры для равномерно обогрева.

Проектирование кабельного подогрева

Главными отличиями электрических теплых полов — нагревательные элементы, состоящие из кабелей или кабельных секций. Рассмотрим разновидности и методы расчёта.

Резистивный нагревающий кабель – это нагревательный элемент из одного или двухжильного кабеля в защитном экране, с неизменным сопротивлением, который уложен по площади пола.

Кабель имеет стандартные значения длины, а соответственно сопротивления и вырабатываемого тепла.  Длину кабеля изменять нельзя, это приведёт к изменению тока и нарушению работы.

Удельная мощность и длина

Это мощность одного кв.м теплого пола. Под этот показатель подбирается длина нагревающего электрокабеля.

Например, мощность кабельной системы для правильного подогрева должна быть около 100-150 Вт/м2; если теплый пол планируется использовать как основное отопление, то нужно 150-200 Вт/м2. Если нам нужно подогреть 10 м2, то нужен кабель мощностью 10*100=1000 Вт.

Сколько это метров кабеля?

Это уже будет зависить от его сечения. Чем толще провод, тем, больше его мощность, и тем больше шаг укладки будет при монтаже. Более тонкий провод придется укладывать с меньшим шагом, чтобы соблюсти выбранную удельную мощность, соответственно расход кабеля будет больше.

Для удобства расчетов и укладки продаются электрические ТП в виде матов, свернутых в рулон. Кабель в них уложен змейкой с определенным шагом и зафиксирован. Ширину такого «коврика» изменить нельзя, как правило, она равна 50 см. Получается, что удельную мощность задает производитель, например 130 Вт/м2. Покупателю остается только выбрать подходящую площадь нагревательного элемента из имеющихся в продаже.

Выявление мощности

Для того чтобы данный вид напольного обогрева качественно и надежно выполнял свои функции следует перед монтажом обязательно определиться с расчетом мощности. С этой целью потребуется карандаш, миллиметровая бумага и определенные знания.

Расчет мощи начинается с плана помещения, указывая местоположение дверей и оконных проемов. Масштабирование — 50 см=10 мм. Затем нужно вычислить диаметр трубок и дистанцию их выкладки.

Это делается с учетом таких условий как:

  • предельное пространство согрева составляет не выше 20 м2, большую комнату следует поделить на две зоны, и высчитать контур для них по отдельности;
  • зоны подключаются к отдельным отводам;
  • один круг не может превысить 100 м.
Популярные статьи  Особенности и сфера использования жидкого стекла

Тонкости расчета теплого пола

Калькулятор расчета теплого пола

Стоит помнить и о том, что главные места тепловых потерь приходятся на зону дверей и оконных проемов. Соответственно, труба проходить должна вдоль оконного проема, а дистанция между трубкой и стенкой составлять не больше 250 мм.

В контуре должны находиться элементы на дистанции друг от друга через 500 мм. Для выявления числа труб следует замерить их длину, а полученные данные приумножить на коэффициент. Это дает возможность перевести размеры на плане в действительные показатели. Это значение прибавляют к 200 см, которые пойдут на подведение к стояку.

Далее следует этап вычисления числа подложки. С этой целью площадь комнаты умножается на длину и ширину. Если поверхность помещения сложная, то подобная формула покажет не вполне верные данные. Поскольку для водяного пола используется цемент и песок, то нужно сделать и их вычисление.

Как выбрать котел?

Котел выбирается по мощности. Если вы считали полы в программе, то получили значения мощности для каждой комнаты. Сложите их, и получите мощность вашего будущего котла.

Обычно минимальная мощность современных котлов 24 киловатта. Этого достаточно для отапливания дома площадью до 120 м2 (при стандартной высоте потолков до 3 метров). В большинстве котлов есть встроенный насос, поэтому приобретать его отдельно не нужно. На входе и выходе котла рекомендуется устанавливать пластиковые запорные клапаны.

Если вдруг вам придется снимать котел на обслуживание или ремонт, то вам не придется сливать всю воду из системы — вы просто закроете клапаны.

Положительные качества инфракрасных теплых полов

Современные конструкции инфракрасного пола обладают целым рядом несомненных достоинств. Прежде всего, их отличает простота и скорость монтажа. На установку полов, в среднем, тратится не более двух часов. Для них не требуется устройство стяжки. Такие полы легко укладываются под ковровое покрытие, линолеум или ламинат. Толщина пленки составляет всего 3 мм, поэтому, она совершенно не влияет на высоту помещения и не уменьшает его объем. Материал пленочного покрытия отличается высокой надежностью.

По сравнению с другими видами теплых полов, инфракрасная конструкция позволяет значительно экономить электроэнергию. Кроме того, имеется немало и положительных физических свойств. Инфракрасные полы способствуют ионизации воздуха и устранению различных неприятных запахов. Они абсолютно не влияют на влажность воздуха и не сушат его.

Тонкости расчета теплого пола

Данный тип теплых полов может использоваться как основной, так и дополнительный источник отопления домов и квартир. В первом случае покрытие пленкой составляет не менее 60-70% от общей площади помещения. При дополнительном обогреве застилается любая площадь, в среднем эта величина равна 30-50%. Инфракрасные полы устанавливаются в проходных коридорах по всей площади, при условии отсутствия мебели. В помещениях с мебелью пленка устанавливается по необходимости, на свободных местах.

Мифы о теплых полах

Теплый пол вреден для здоровья? Особенность отопления дома теплым полом состоит в том, что он придирчив к технологии монтажа. Несоблюдение технологии значительно влияет на работоспособность системы. Отсюда и рождаются мифы относительно вреда теплого пола.

Если смонтировать полы правильно, то ни за какие последствия можно не переживать.

Касаемо электромагнитного излучения при установке электрического теплого пола.Про него так же рождено немало мифов. Да, действительно, как и у любого электрического прибора, осуществляется излучение, но интенсивность настолько маленькая, что даже насекомые не заметят ваш теплый пол.

Несколько советов

Прежде чем осуществлять расчет потребности теплоотдачи, нужно учесть некоторые моменты. Первоначально нужно определить максимальную теплопроводность материалом, которые расположены выше трубы, пленок и кабелей, выступающих в качестве нагревательных элементов. Эффективность теплоотдачи зависит по прямо пропорциональному закону от тепловой мощности, по обратно пропорциональному от сопротивления покрытия.

Все трубы и материалы, которые будут расположены ниже уровня нагревательного элемента должны отличаться высокой теплоизоляцией. Это исключит возможные потери тепла через покрытия. Если монтаж и расчет осуществлены правильно, то теплоизоляция будет блокировать передачу тепла и отражать тепловое излучение.

Необходимость в тепловой мощности определяется теплоизоляцией и ее качеством. Предпочтительно придерживаться нормативов, которые будут гарантировать высокие эксплуатационные характеристики и комфорт.

Помните о том, что, если вы выбрали теплый пол, не стоит загромождать его массивными мебельными конструкциями. Это не принесет должного результата обогрева, а также возможен перегрев и порча мебели под воздействием температур.

Тонкости расчета теплого пола

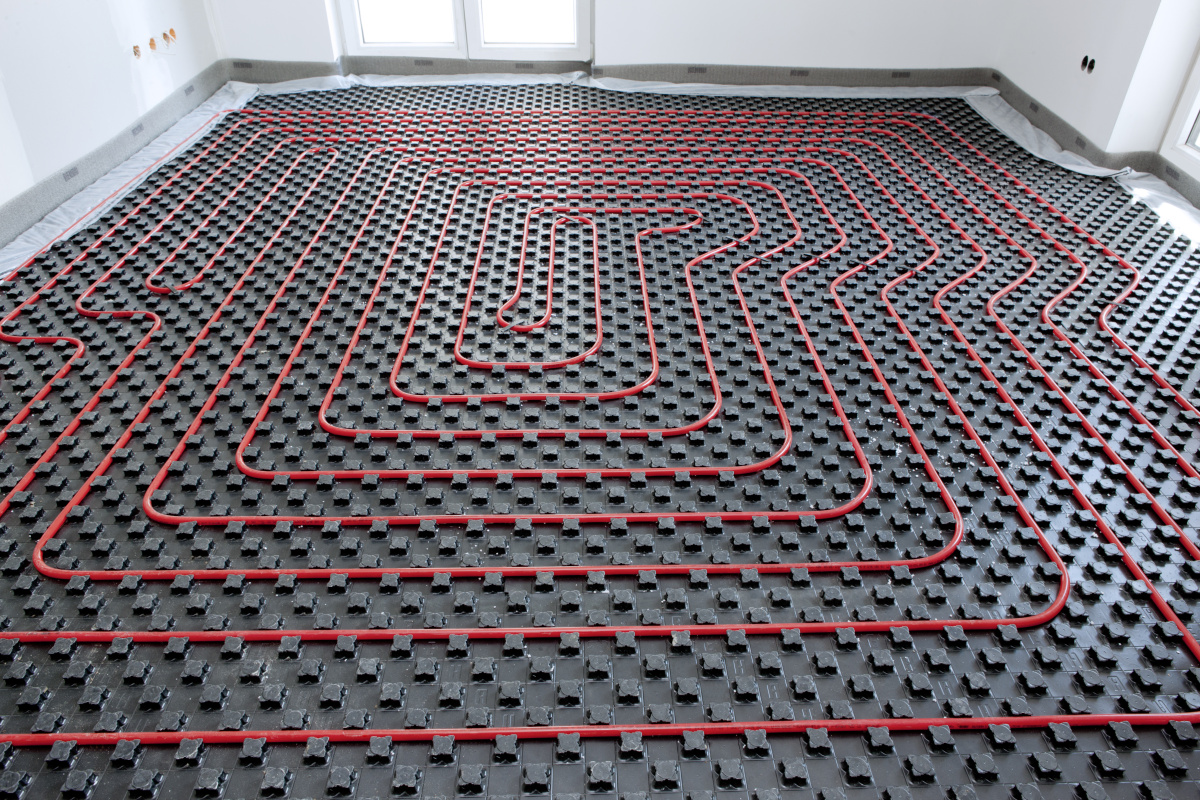

Пример укладки теплого пола в кухне

Как выполнить правильный подсчет

Для того чтобы рассчитать систему теплого пола, необходимо предусмотреть множество нюансов. Здесь все имеет значение — мощность котла, толщина труб, напольное покрытие, наличие утеплителя и др.

Тонкости расчета теплого пола

Принципиальная схема классического теплого водяного пола

При расчете используйте эти правила:

  • Длина одного контура не должна быть более 100 метров. Если вам необходимо больше трубы в комнате, то делите ее на два контура.
  • Если вы используете два контура в одном помещении, то разница в длине между ними не должна быть более 15 метров.
  • Обязательно соблюдайте технологию монтажа теплого водяного пола. Используйте утеплитель, подложку, паробарьер, правильную стяжку.
  • Старайтесь выдерживать расстояние между трубами в 200 мм. Это значение взято для средней полосы России, где зимой температура не опускается ниже 200С. Если у вас зимы холоднее, то можно сократить расстояние до 150 мм, если теплее — увеличить до 250 мм.
  • Один контур не должен отапливать более 20 квадратных метров.
  • Не допускается соединение труб под стяжкой. Куски должны быть цельными во избежание протечек теплоносителя.

Тонкости расчета теплого пола

Если вы затрудняетесь с правильным расчетом, то всегда можете обратиться за помощью к профессионалам или воспользоваться многочисленными онлайн-сервисами. Они работают по методу коэффициента (эталонного теплого пола). Расчет сделать очень просто — вы задаете размеры комнаты, нужную температуру, наличие утеплителя, толщину стяжки и тип напольного покрытия, а программа выдает вам длину и диаметр трубы, наиболее эффективную схему раскладки и другие важные значения.

Тонкости расчета теплого полаТонкости расчета теплого полаТонкости расчета теплого полаТонкости расчета теплого пола

Дополнительные расчеты

Рассмотрим, как происходит расчет гидравлический. Он необходим для выяснения мощности приобретаемого насоса. Потери для прямой трубы длиной 10 м, диаметром 16 мм и толщиной стенок 2 мм составят 1600 Па. Повороты на 180 градусов – по 40 Па каждый. Тогда для помещения площадью 18 м2 с длиной и шириной стен 5,6 и 3 м соответственно при монтаже системы водяного пола змейкой гидравлические потери составят 18 680 Па. Цифра получилась путем следующих вычислений: значение ширины комнаты 3 делятся на шаг 0,15. Получается 20 прямых участков трубы. Потери всех прямых участков: 20х5,6х160 = 17 920 Па. На поворотах ГП составят 19х40 = 760 Па. Таким образом, сложив 760 и 17 920 Па, получаем значение 18 680 Па.

Тонкости расчета теплого пола

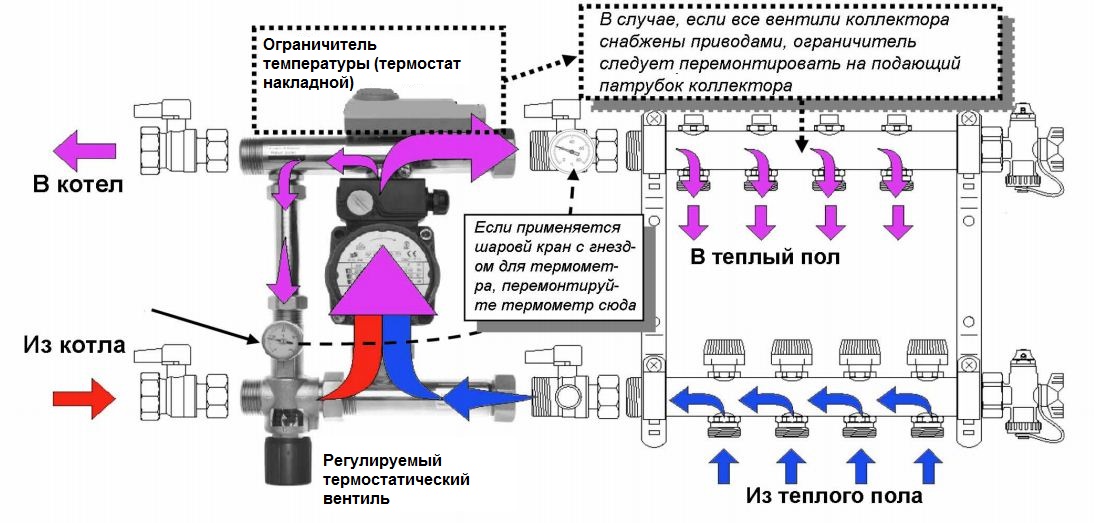

Коллектор с установленным насосом

Значит, чтобы система работала правильно, потребуется, чтобы через 1 м ее длины проходило не менее 2,4 л/час теплоносителя. Точно рассчитать производительность можно так: расход теплоносителя РТН = 0,86хМК/РТ, где МК – мощность контура в кВт, РТ – разница температур в подающем и приемном участке трубы. Исходя из выше проведенных расчетов, для той комнаты пригодится насос, который сможет перекачивать 0,172 м3/час (0, 86х2/10).

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
