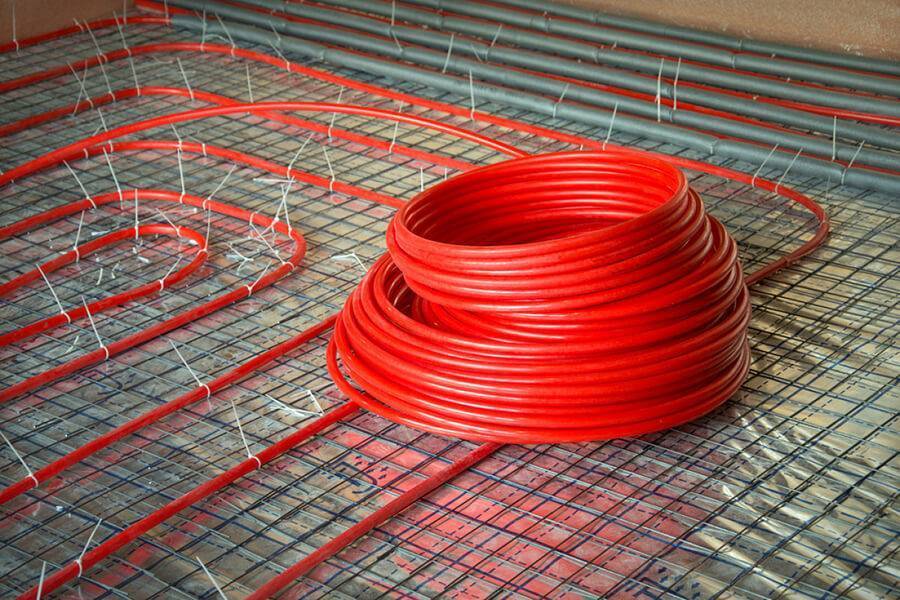

Тонкости выбора труб для теплого пола

№3. Преимущества и недостатки PEX-труб

Назвать трубы из сшитого полиэтилена уникальным и революционным продуктом сложно, но преимуществ у материала, действительно, немало:

• сохранение эксплуатационных качеств в пределах широкого диапазона температур. Труба выдержит кратковременное понижение температуры до -50С и повышение до +120С, плавится материал только при температуре +150С. Помните, что оптимально эксплуатировать трубы при температуре 0…+95С – если изделие будет часто подвергаться воздействию критически высоких или низких температур, это скажется на его долговечности;
• устойчивость к перепадам давления, способность выдерживать давление в 4-10 атм (конкретное значение предельного давления зависит от вида трубы);
• гибкость. В трубах с различным методом сшивки показатели гибкости отличаются, но, в целом, остаются на высоте;
• высокая прочность, износостойкость;
• долговечность до 50 лет, при условии правильного монтажа и эксплуатации;
• стойкость к коррозии, бактериям, грибку, агрессивным химическим веществам, поэтому воздействие щелочей и кислот, растворенных в воде, материал легко перенесет;
• гладкость стенок обеспечивает отличные гидравлические показатели, которые со временем не ухудшаются, так как наросты на стенках практически не образуются;
• безопасность. Трубы PEX-A и PEX-B не выделяют никаких токсичных веществ, а вот трубы PEX-C запрещено использовать в некоторых европейских странах;
• эластичность. Если вода внутри трубы замерзнет, ее не разорвет;
• молекулярная память (у некоторых видов PEX-труб), которая позволяет материалу восстанавливать первоначальную форму;
• материал отлично поглощает шумы, что обеспечивает комфорт при эксплуатации;
• небольшой вес (погонный метр весит 0,1-0,15 кг);
• относительно несложный монтаж.

Среди минусов:

чувствительность к длительному воздействию солнечных лучей, поэтому трубы лучше прятать

Если речь идет о монтаже системы теплых водяных полов, то этот недостаток несущественен;
с защитным антидиффузным слоем при транспортировке необходимо обращаться предельно осторожно. Нетрудно догадаться, что его повреждения впустят в систему кислород и снизят ее долговечность;
способность пропускать кислород, который приводит к коррозии металлических элементов трубопровода

Чтобы нивелировать этот минус, производители делают защитное напыление;
диаметры труб из сшитого полиэтилена ограничены. В продаже невозможно найти изделия большого диаметра – их производство очень затратное, поэтому продукция уступает в конкуренции металлопластиковым или металлическим трубами. Именно поэтому назвать PEX-трубы универсальными нельзя;
если вода имеет повышенную степень минерализации, то риск образования наростов все же есть. В этом случае уместно использовать магистральные фильтры, иначе трубы быстро засоряться;
фиксация трубы и удержание приданной ей формы потребует чуть больше усилий, чем при работе с металлопластиковыми трубами.

Трубы из сшитого полиэтилена стоят, конечно, дороже чугунных или обычных полиэтиленовых труб, но все же вполне доступны, правда, потратиться придется еще и на соответствующие фитинги. Монтаж выполняется при помощи специального ручного инструмента

При этом очень и очень важно не повредить защитный слой

Можно сказать, что долговечность трубопровода будет зависеть от осторожности при работе, именно поэтому имеет смысл доверить монтаж сертифицированным мастерам

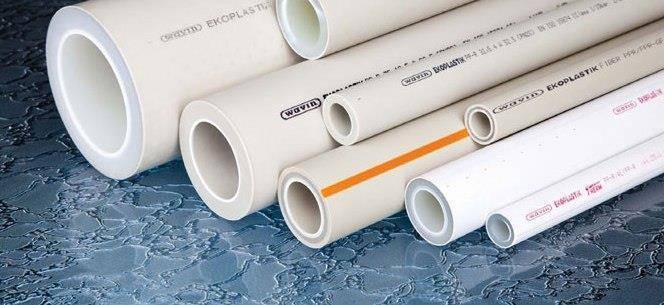

Выбор полипропиленовых труб

Основные виды

Трубы из полипропилена изготавливаются из полипропилена различного типа. Определить, что за изделие, можно по маркировке:

1. Труба типа рр изготавливается из термопласта. Поэтому такие трубы можно варить. Они обладают достаточной жесткостью и соединяются фитингами посредством неразъемных соединений. Такая труба способна выдержать рабочую температуру в 70 градусов С и имеет диаметр от 16 до 125 мм.

Полипропиленовые трубы с нанесенной на них маркировкой для определения типа

1. Полипропиленовая труба типа ррh производится из гомопропилена. Такие трубы подходят:
   • для вентиляционных магистралей;
   • для установки холодного водоснабжения;
   • для промышленных трубопроводов.

1. Трубы типа ppb делают из блоксополимера. Их лучше всего использовать для установки центрального и автономного отопления в доме. Подходят они и для устройства теплых полов, и для холодного водоснабжения.
2. Трубы типа ррr отличаются повышенной теплостойкостью, прочностью и стабильностью формы. Их используют для подачи холодной и горячей воды, в системах отопления. Они способны выдержать температуру до 95 градусов С. Вы можете быть уверены в том, что не течет полипропиленовая труба данного типа даже в случае очень высокой механической нагрузки.

Основные правила

При монтаже полипропиленовых труб необходимо правильно осуществить их соединение друг с другом. Соединяют сегменты полипропиленовых труб с помощью фитингов. Сегодня такие изделия представлены в большом ассортименте. С их помощью монтаж занимает совсем немного времени. Производится нарезка трубы с помощью специальных инструментов и последующее соединение сегментов через фитинги.

Также можно использовать пайку труб. Такой способ соединения занимает немного больше времени, чем соединение с помощью фитингов, но само соединение получается более надежным и герметичным.

Соединение полипропиленовых труб

Полипропиленовые трубы соединяют с помощью специального паяльника. Это дешевый инструмент, который можно не только купить, но и взять в аренду сегодня. Он не требует специальных профессиональных навыков и удобен в использовании.

Единственное о чем необходимо помнить, работая с ним, это то, что в ходе сваривания не должен меняться диаметр полимерной трубы. Для этого нельзя перегревать трубу или фитинг во время пайки. Особенно тщательно требуется соединять трубы большого диаметра.

Для того чтобы избежать заплавки полипропиленовой трубы, нужно провести простой тест: подуть в нее. Если воздух идет хорошо, то соединение прошло качественно. Если приходится прикладывать определенные усилия, дуя в трубу, то значит труба заплавилась.

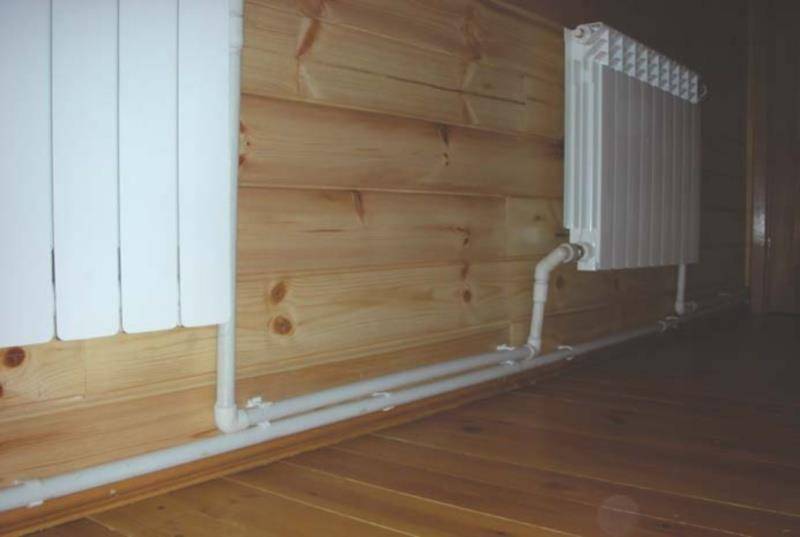

Особенности применения полипропиленовых труб для системы отопления

Полипропиленовые трубы подходят не только для горячего и холодного водоснабжения. Их можно установить и на системе центрального или автономного теплоснабжения. Они позволяют существенно снизить стоимость монтажных работ при замене старой системы отопления. Ведь сами металлические трубы стоят не более 30% от общей стоимости замены старой отопительной системы. Остальные деньги уходят на оплату труда сварщиков и монтажников.

При замене старой системы отопления монтаж полипропиленовых труб будет самым экономным вариантом ремонта. Поэтому если вы решили провести ремонт системы отопления в своем доме собственными силами, то лучше всего использовать именно полипропилен. Для монтажа потребуются сами трубы, специальный паяльник и немного терпения и аккуратности с вашей стороны. Стоит отметить, что замена металлических труб на полипропиленовые будет осуществлена в максимально короткие сроки.

Профессиональный монтаж полипропиленовых труб

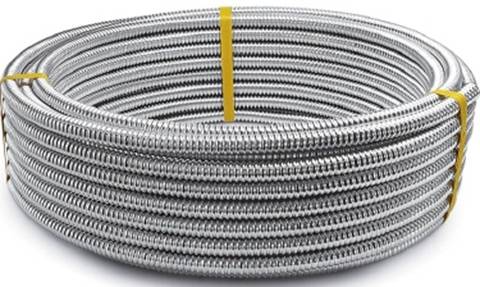

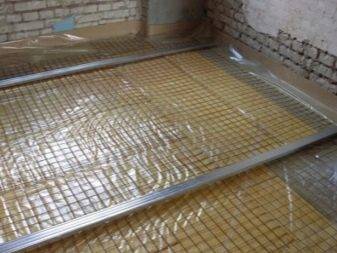

Гофрированная нержавеющая труба для теплого пола

В последнее время набирает популярность пол из нержавеющей гофры. У этого материала много плюсов: неограниченный срок службы, легко гнется без дополнительных приспособлений и большого количества соединительных узлов. Благодаря этому, являются прекрасным решением для маленьких помещений. Нашли широкое применение в старых домах с изношенным теплопроводом и новостройках благодаря возможности залить трубы бетоном. Минус – относительно высокая цена и ограниченный ассортимент в строительных магазинах. Так же из-за своей «гофрированности» такие трубы добавляют шума при передвижении в них воды.

Как уложить?

Когда пройден сложный этап выбора производителя, типа труб и рассчитан необходимый метраж, закуплены все комплектующие, можно непосредственно приступать к укладке.

Первый этап – теплоизоляция. На данном этапе проводятся все подготовительные работы, расчищается пол, при необходимости снимаются старые прогнившие перекрытия, происходит полная зачистка пространства. Необходимо избавиться от всего мусора, чтобы впоследствии он не мешал укладке. Установка осуществляется только в полностью очищенном пространстве без мебели и прочих предметов обстановки.

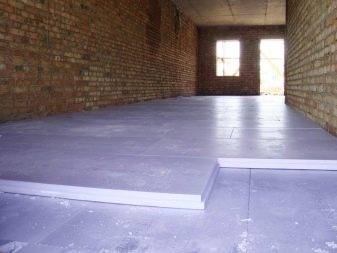

По завершению очистки можно приступить к укладке слоя теплоизоляции. В качестве материала для этого может выступать обычный листовой пенопласт. Его стоимость минимальна, а пропускные способности делают его эффективным средством в борьбе с проникновением холодного воздуха.

Пенопласт укладывается ровным слоем по всему периметру комнаты прямо на вычищенное пространство, так называемую базу. При желании можно предварительно загрунтовать поверхность. Удобнее, если толщина пенопластового листа не будет превышать 15 сантиметров.

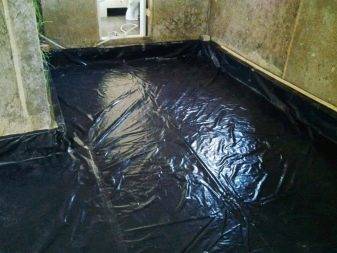

Закончив с пенопластом, можно перейти к следующему этапу – гидроизоляции.

В качестве материала, выполняющего функцию гидроизоляции, может выступать обычная плотная пленка. В процессе укладки этого слоя полиэтиленовая пленка закрепляется по периметру прямо к стенам в районе плинтуса, а сверху выполняется крепеж металлической сетки. Благодаря этой манипуляции слой гидроизоляции получится более плотным, а пленка не будет передвигаться по пенопласту в случае отсоединения от стены.

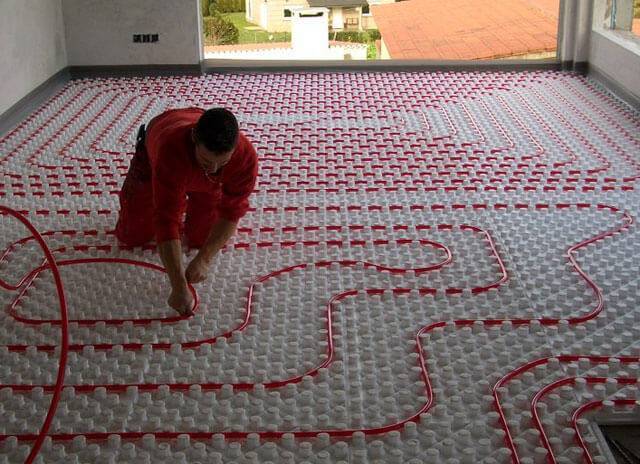

Далее наступает самый интересный и ответственный этап – непосредственно укладка труб. К этому моменту уже должны быть выбраны тип и материал, способ подключения к основному нагревателю и рисунок, по которому будет происходить закрепление. А если, помимо решения о типе схемы укладки, иметь нарисованную схему по размерам пространства, процесс монтажа можно значительно ускорить.

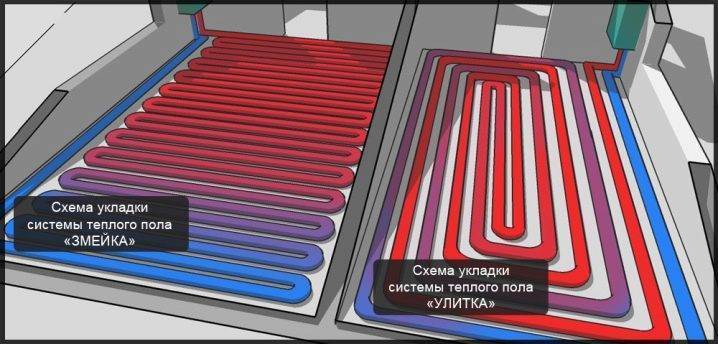

Существует 2 основных способа укладки труб для теплого пола: змейкой и улиткой. Стоит рассмотреть отличия и определить, какая схема больше подходит для того или иного типа помещения.

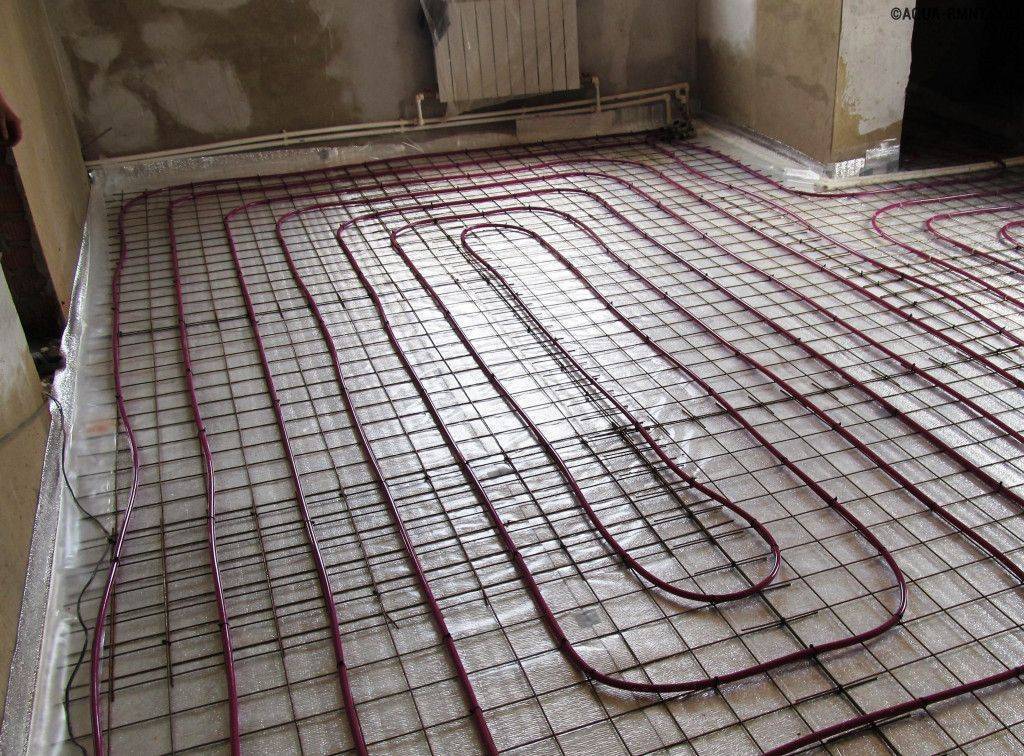

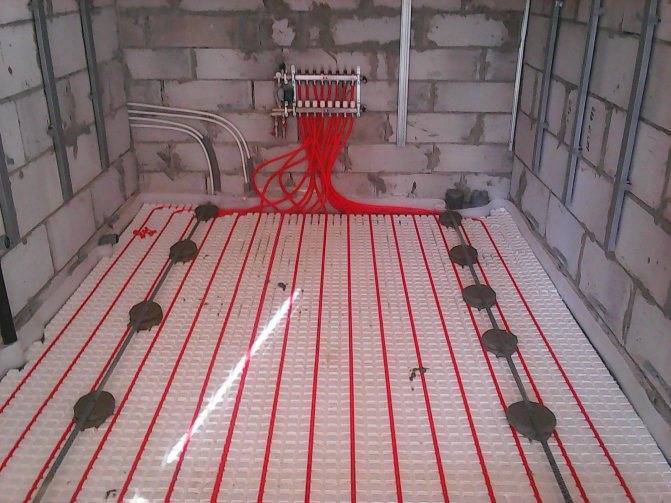

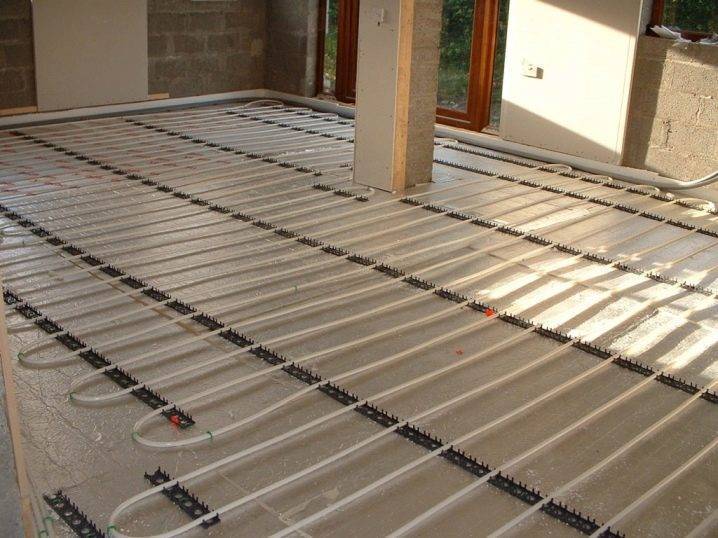

«Змейка» чаще всего применяется для отопления в небольших помещениях. Кроме того, она может выручить в том случае, если после укладки труб змейкой остаются небольшие незаполненные участки, которые необходимо заполнить. Трубы при данном способе укладки расположены на расстоянии в 15-20 сантиметров, поскольку изгиб при данном способе равняется 180 градусов.

Сокращение шага между трубами уместно в области дверей, окон и других более холодных участках комнаты. Кроме того, можно использовать такой способ укладки как «двойная змейка» – две трубы повторяют рисунок друг за другом в симметричном отображении. Такой вариант обеспечит большую теплоотдачу. Общая длина контура здесь равна 70 метрам, иначе будет происходить снижение предельного КПД теплого пола.

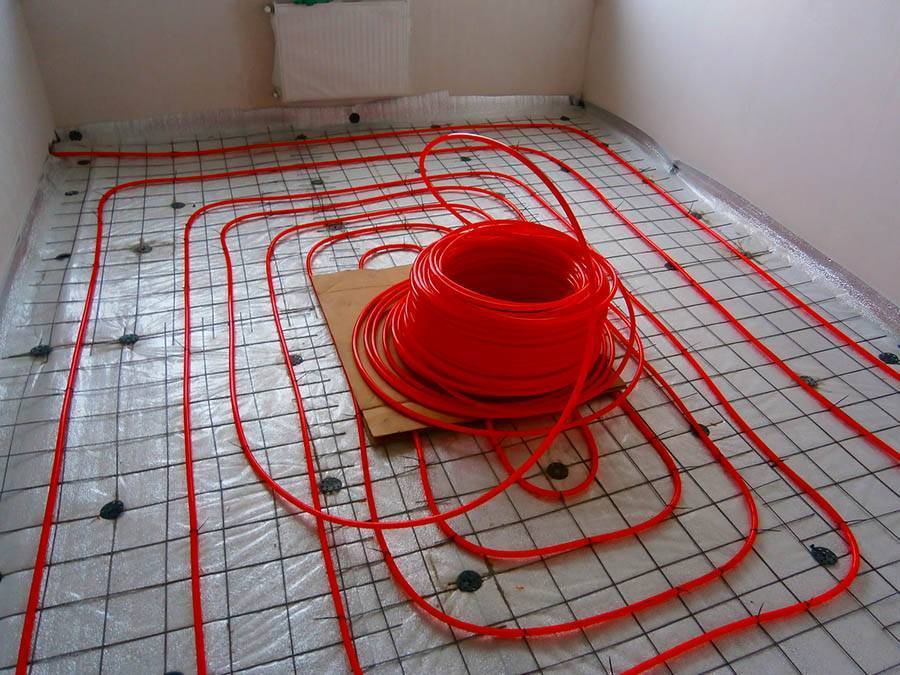

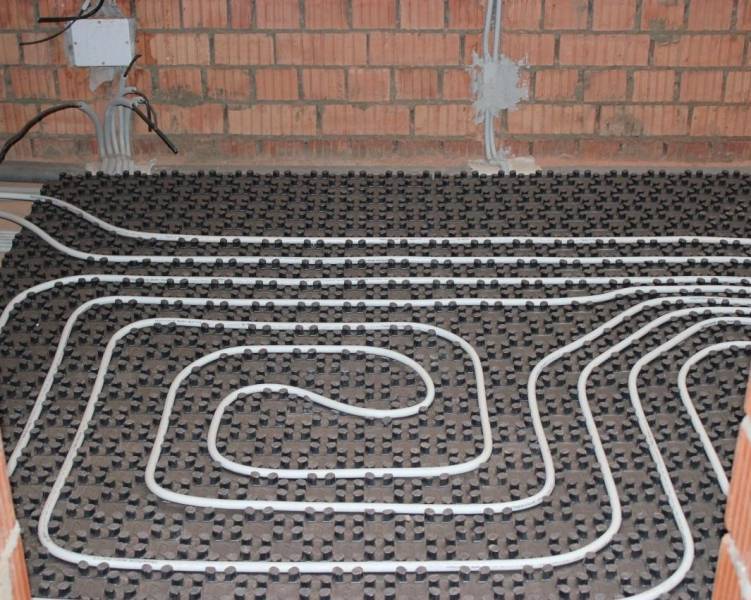

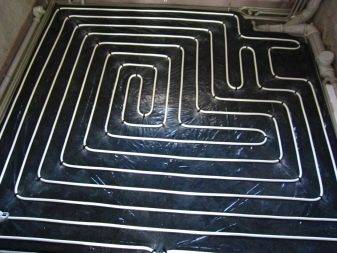

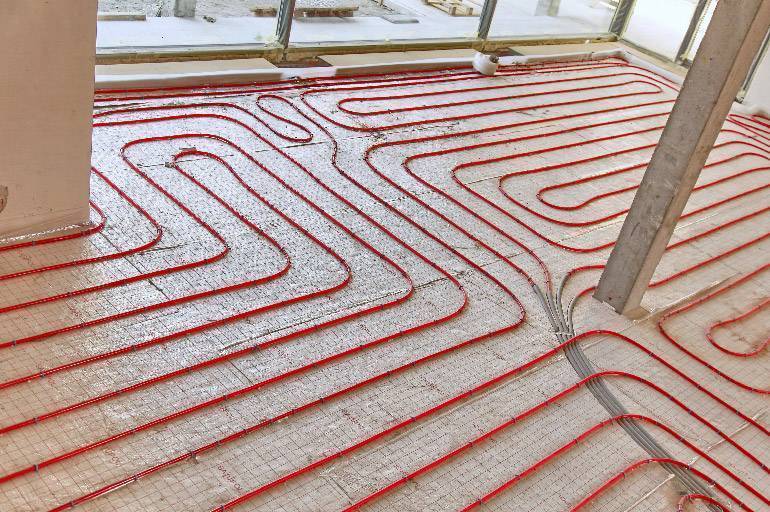

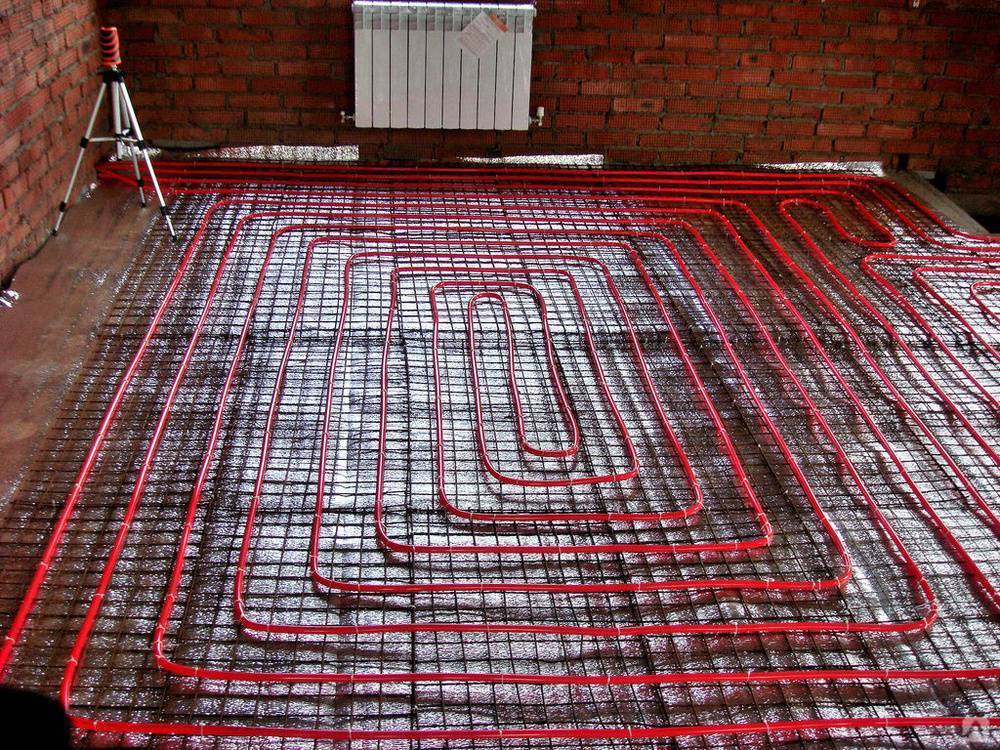

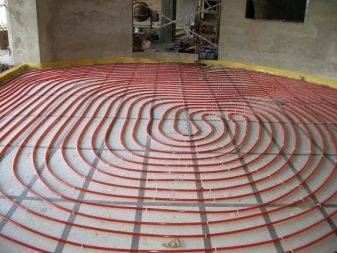

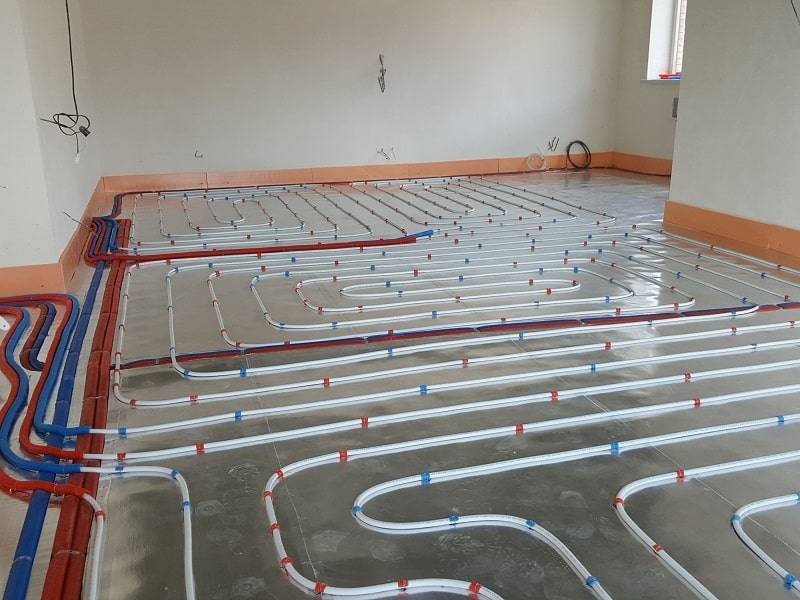

Второй способ укладки – «улитка». Считается наиболее приемлемым и правильным, поскольку именно при таком раскладе распределение тепла происходит максимально равномерно по всему периметру. Шаг трубы лучше держать в пределах от 10 до 25 сантиметров, не допуская более широких зазоров, которые обеспечат перепады высоты готового пола. Длина контура же при данном типе раскладки может быть увеличена до 120 метров.

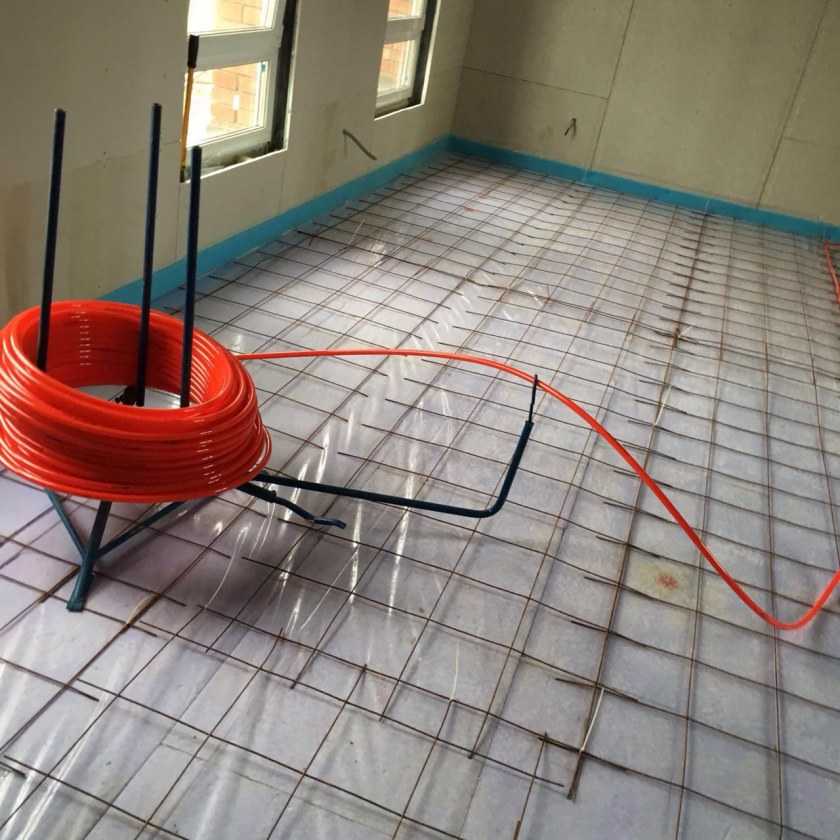

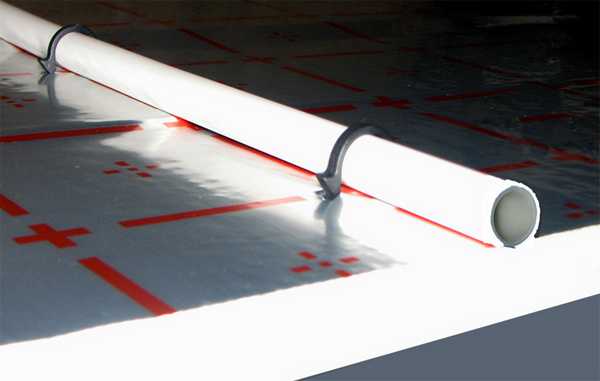

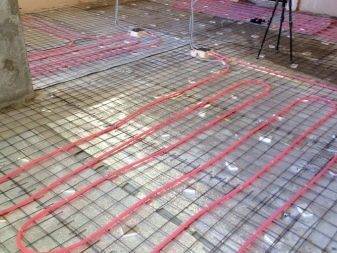

Далее по выбранному типу укладки происходит непосредственно сама укладка труб, которые крепятся к обычной арматурной сетке при помощи специальных стяжек.

Когда вся необходимая длина будет закреплена по периметру, можно переходить к следующему весьма ответственному этапу – опрессовка. Данный этап представляет собой тестирование готовой системы. Этап опрессовки в общей сложности занимает 24 часа, именно этого времени работы системы в обычном режиме достаточно, чтобы выявить возможные механические повреждения труб и оперативно произвести их ремонт или замену.

После того, как и этот процесс успешно завершится, необходимо залить всю поверхность пола раствором бетона. Стоит отметить, что заливка должна происходить под равномерным давлением, а слой на выходе не должен превышать отметки в 7 сантиметров.

Сразу после полного высыхания бетона можно положить любое выбранное напольное покрытие, однако рекомендуется остановить выбор на линолеуме или плитке, поскольку деревянные покрытия могут быстро утратить свой привлекательный внешний вид под воздействием перепадов температуры.

Теплый пол из полипропиленовых труб

Полипропиленовые трубы для водяного пола — не самый лучший вариант

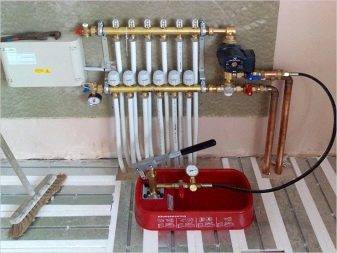

Для проверки качества всех сварных швов, до заливки стяжки можно оставить систему работать при избыточном давлении на несколько дней. Если за это время нигде капать не будет, можно считать, что при нормальном давлении и рабочих температурах (35-55оC) система будет работать долго. Но при этом нужно использовать только фирменные ППР трубы с расположением слоя армирования в середине (о том, почему такие трубы лучше читайте в статье «Полипропиленовые трубы для отопления: армированные стекловолокном и фольгой. Что лучше?»). В пользу теплого пола из полипропилена говорит то, что при качественной сварке соединение становится монолитным, причем стоимость труб и фитингов невысока. Также положительный момент — полипропиленовые  трубы для теплого пола могут переносить несколько циклов замерзания/размерзания. Минус — необходимость использования специального сварочного аппарата, и достаточно сложный и продолжительный монтаж — много сварных швов. Не самые лучшие показатели у полипропилена и по механической прочности (но лучше, чем у металлопластиковых труб): чтобы защитить трубы, необходима стяжка достаточной толщины (не менее 5см).

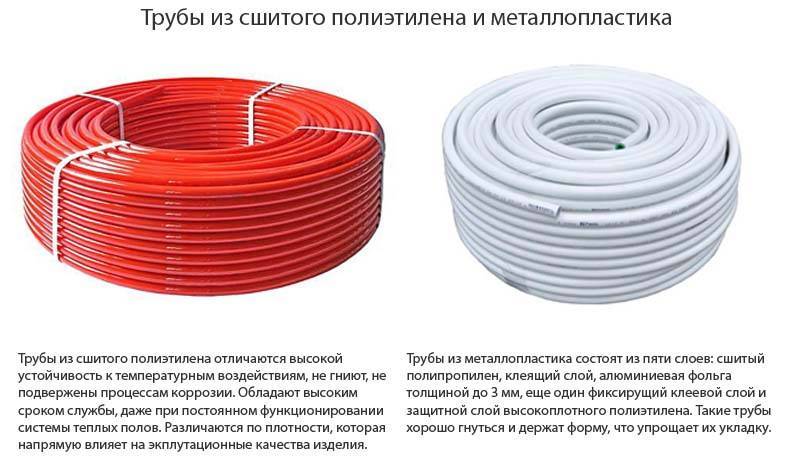

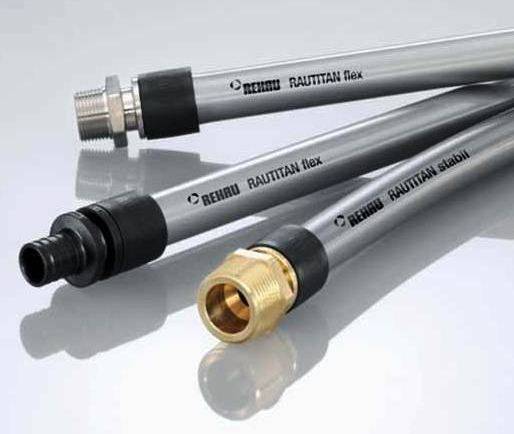

Что лучше применить металлопластик или сшитый полиэтилен

Металлопластиковые трубы и трубы из сшитого полиэтилена довольно широко применяются как в системах водоснабжения, так и в отоплении.

Оба вида труб заслужили своё широкое применения за счёт надежности их эксплуатации. Но, как и у всех без исключения материалов имеются свои плюсы и минусы, к сожалению без этого никуда. Давайте теперь подробнее разберем каждую из этих труб и проведем параллели между ними, что бы понять что лучше металлопластик или сшитый полиэтилен.

Начнем с металлопластиковой трубы

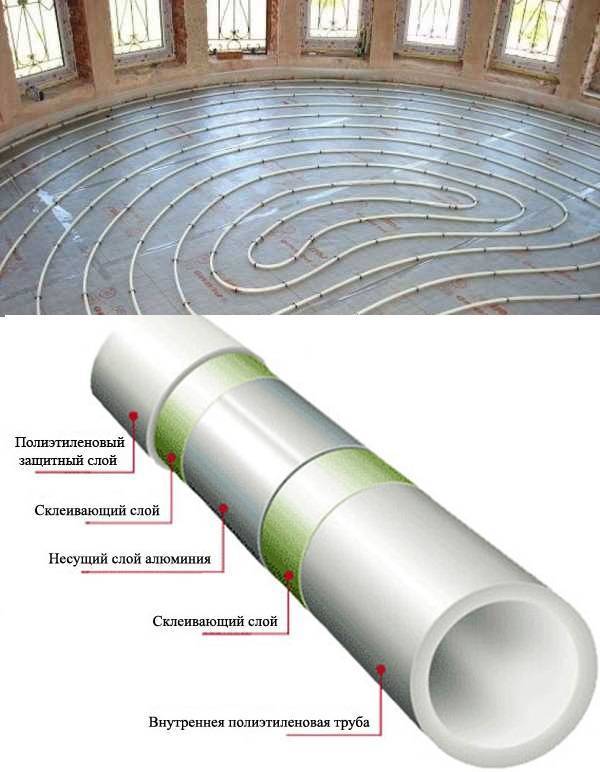

Эта труба состоит из нескольких слоев, что наглядно демонстрирует рисунок ниже

Внутренний слой представлен чаще сшитым полиэтиленом, гладкая поверхность которого предотвращает карбонатные отложения на её внутренней стенке и защищает трубу от агрессивной среды.

Слой алюминия играет роль армирования всей трубы и препятствует проникновению свободного кислорода в транспортируемую ею среду, что является важной характеристикой при использовании трубы в системе отопления. Ведь кислород беспощадно и губительно воздействует на металлические элементы отопления, сокращая срок их службы в разы

Верхний слой металлопластиковой трубы состоит либо из полипропилена, либо из того же материала, что и внутренний слои. Этот слой защищает алюминиевый слой от механических повреждений, химических воздействий на неё, а так же придает общую прочность всей трубы.

Металлопластиковая труба выдерживает высокое давление при одновременном воздействии высоких температур.

Если перечислить все основные достоинства металлопластиковой трубы, то это будет выглядеть так:

• Защита от кислородного проникновения при применении их в системе отопления в частности для тёплого пола
• Антикоррозийные свойства трубы, то есть она не ржавеет, не подвержена электрохимической коррозии.
• Максимальная рабочее давление 10 атмосфер при максимальной температуре 95 C
• Срок эксплуатации до 50 лет при условии соблюдения условий эксплуатации
• Легкость при монтаже. Труба хорошо сгибается руками, что дает возможность обойтись без лишних соединения.
• Низкий коэффициент температурного расширения

К недостаткам металлопластиковых труб относится следующее:

• Разный коэффициент линейного расширения слоев трубы может спровоцировать их расслоение. По этой же причине места фитингового соединения могут время от времени давать течь.
• При сильном затягивании резьбовой фитинг может прорезать трубу.
• При замерзании воды в трубе её может порвать.
• При сгибании труба может заломиться. Хорошо что это будет короткий участок, который не жалко заменить. А если вы укладываете трубу в теплый пол, где необходимо сделать очень много изгибов и допустим у вас это произошло, вам придется заменить этот контур полностью, ведь соединение трубы в стяжке тёплого пола крайне нежелательны.

Теперь рассмотрим трубу из сшитого полиэтилена

Полиэтилен сшивается на молекулярном уровне различными способами. Она обозначается маркировкой PEX. Не будем разбирать технологию производства, ведь статья не об этом.

Сшитие придает трубе дополнительную прочность и выносливость

К плюсам трубы из сшитого полиэтилена относится:

• Противокислородный барьер. Производители наносят на трубу слой препятствующий прохождению свободного кислорода. Этот показатель не равняется нулю, но соответствуют немецким стандартам DIN.
• Простота в установке
• Рабочее давление до 20 атмосфер при максимальной температуры 95 C с допустимым кратковременным повышением до 110 C
• Низкий уровень шума
• Эксплуатация трубы около 50 лет при условии соблюдения эксплуатационных характеристик
• Труба устойчива к замерзанию в ней воды
• Сшитый полиэтилен обладает молекулярной памятью, что является большим плюсом. Если в случае с металлопластиковой трубой при заломе трубы её придется заменить, если это теплый пол или отрезать на месте перегиба и соединить фитингом, при условии что труба в дальнейшем будет всегда в доступном месте. В случае с PEX-трубой место перегиба достаточно нагреть до 100 C и она примет своё первоначальное состояние.

Залом трубы из сшитого полиэтилена до и после нагрева

Минусы полиэтиленовой трубы из сшитого полиэтилена:

Нежелательное воздействие прямых солнечных лучей.
Значительная разница линейного удлинения при нагреве по сравнению с металлопластиковой
Антидиффузный слой, предотвращающий проникновение кислорода, находится на наружной поверхности трубы, поэтому при неосторожном монтаже он легко повреждается.

Как видите у каждого из этих видов труб имеются свои плюсы и минусы и понять что лучше металлопластик или сшитый полиэтилен невозможно. Именно по этой причине оба вида трубы широко используются, но для тёплого пола всё же выбор делают больше в сторону PEX-трубы.

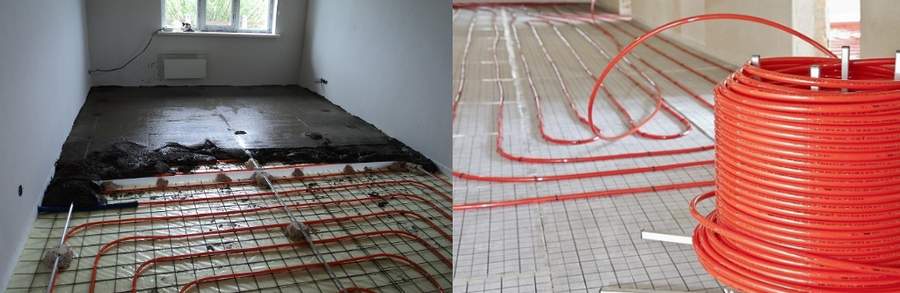

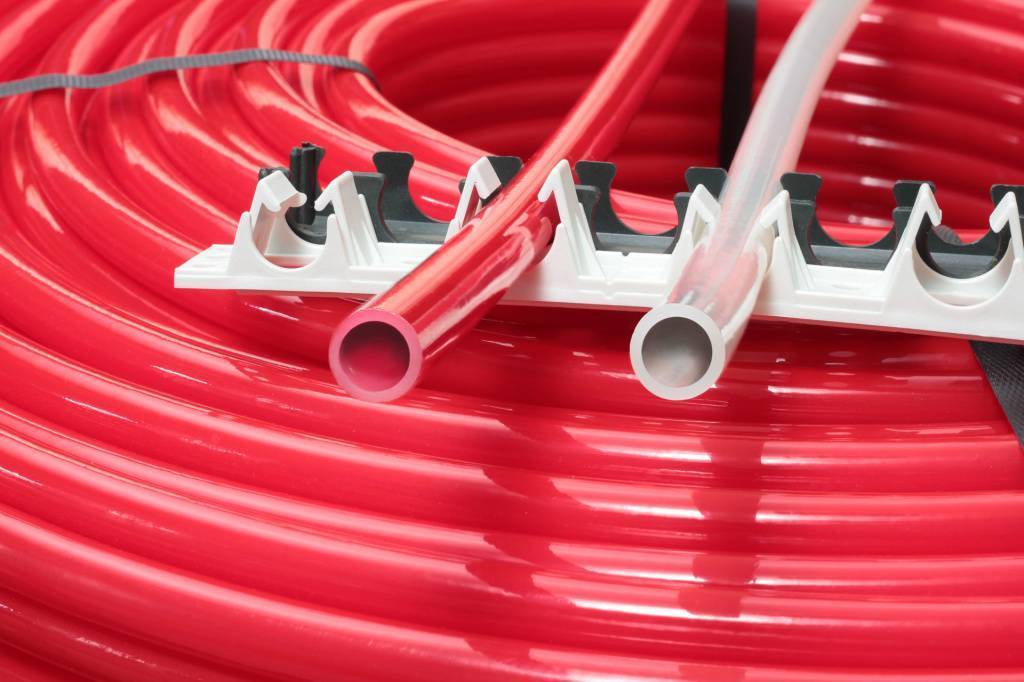

Сшитый полиэтилен

Благодаря современным технологиям, такой, казалось бы, непрочный материал как полиэтилен, удалось сделать пригодным для производства труб. В обычном полиэтилене молекулы углеводорода никак не связаны между собой, а вот в новом материале (PEX, или сшитом полиэтилене) углеводородные молекулы соединены посредством взаимодействия атомов водорода и углерода. Дополнительная обработка под высоким давлением делает материал еще более прочным

Производство сшитой трубы для теплого пола получило распространение лишь недавно, хотя сама технология была разработана примерно 40 лет назад. Новый материал обладает характеристиками, которые не присущи его предшественнику. В частности, сшитый пропилен для теплого пола отличается высокой механической прочностью, то есть не боится царапин и не истирается, устойчив к температурным колебаниям. Главным образом, на свойствах материала сказывается техника и степень его сшивания.

Определяясь, какой сшитый полиэтилен выбрать для теплого пола, стоит обратить внимание на материал со степенью сшивки 65-80 %. Данный показатель будет влиять на прочность и долговечность изделий, но вместе с тем, вырастет и их цена

Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб.

При малой степени сшивки полиэтилен быстро утратит свои исходные качества, потрескается под влиянием внешних факторов и потребует замены. Однако не менее значимым является способ создания молекулярных связей.

Различают 4 типа сшивки:

• пероксидный;
• силановый;
• азотный;
• радиационный.

Выбирая, из какой трубы делать теплый пол, присмотритесь к ее маркировке. Наиболее качественным является PEX-a, хотя он и самый дорогостоящий. А вот повышенным спросом пользуются трубы с маркировкой PEX-b, сшитые силановым методом. У них относительно невысокая цена наряду с хорошими эксплуатационными свойствами.

У данного материала есть еще и другие достоинства, в частности:

• Возможность полноценно работать при температурах от 0 ℃ до 95 ℃.
• Сшитый полиэтилен начинает плавиться только при температуре в 150 ℃, а горит он при 400 ℃, поэтому с успехом может использоваться в системах теплого пола.
• Трубам из сшитого полиэтилена присуща так называемая «молекулярная память», то есть после повышения температуры материала любые возможные деформации разглаживаются, а сами изделия принимают исходную форму.
• Хорошая устойчивость изделий из сшитого полиэтилена к перепадам давления в системах отопления является еще одним аргументом в их пользу в момент принятия решения, какую трубу взять для теплого пола. В зависимости от характеристик такие трубы могут поддерживать давление в 4-10 атмосфер.
• PEX-трубы отличаются хорошей пластичностью, поэтому даже при многократном изгибе в одном и том же месте они не ломаются.
• Сшитый полиэтилен является биологически и химически устойчивым. Это значит, что на внутренней поверхности труб не размножаются бактерии и грибок, а сам материал не вступает в реакцию с агрессивной средой и не поддается коррозии.
• Химический состав сшитого полиэтилена абсолютно безопасен. Он не выделяет токсинов, а в момент горения распадается на углекислый газ и воду.

Рекомендуемые температуры эксплуатации труб из сшитого полиэтилена составляют 0-95 ℃, но на краткое время диапазон может расширяться до -50 — +150 ℃, причем материал не лопнет и останется прочным. Однако такие повышенные нагрузки приводят к сокращению срока службы материала.

Некоторые пользователи путают термостойкие полиэтиленовые трубы с изделиями из PEX. Это некорректно. Действительно, термостойкий полиэтилен способен функционировать при высоких температурных значениях, однако по всем остальным качествам он сильно отстает от сшитого. Трубы PEX способны сопротивляться агрессивным внешним факторам намного дольше, но и цена на них выше. А их монтаж не нуждается в сложном оборудовании и доступен каждому потребителю.

Итак, если вы сомневаетесь, какие трубы нужны для теплого пола, можете смело остановиться на изделиях из сшитого полиэтилена. Более того, их характеристики позволяют применять такие трубы даже для радиаторного отопления и горячего водоснабжения. Единственное ограничение – минимизировать воздействие на материал прямых солнечных лучей, хотя для теплого пола оно не актуально.

Чтобы не повредить внешний антидиффузный слой на трубах, их транспортировку и монтаж следует выполнять очень осторожно. Нарушение целостности защитного покрытия приведет к снижению долговечности трубы из-за попадания кислорода в структуру материала.

Расчет и распределение труб

Для каждого помещения расчет протяженности трубы и шага ее установки необходимо произвести в отдельности. Расчеты водяного теплого пола можно выполнить посредством специализированных программ или воспользовавшись услугами проектных организаций. Самостоятельно посчитать необходимую мощность для каждого контура очень сложно, при этом учитывается масса параметров и нюансов. Если же допустить огрех в расчетах, это может свести на нет всю работу системы или привести к неприятным последствиям, среди которых: недостаточная циркуляция воды, проявление «тепловой зебры», когда по полу чередуются теплые и холодные участки, неравномерный нагрев пола и образование мест утечки тепла.

Для проведения расчетов необходимы следующие параметры:

1. Размеры помещения;
2. Материал стен, перекрытий и теплоизоляции;
3. Тип теплоизоляции под теплый пол;
4. Тип напольного покрытия;
5. Диаметр труб в системе теплого пола и материал;
6. Мощность котла (температура воды).

По этим данным можно определить необходимую длину используемой трубы для комнаты и шаг ее установки для достижения требуемой мощности теплоотдачи.

При распределении труб следует выбрать оптимальный маршрут укладки

Важно учитывать, что вода, проходя по трубам, постепенно остывает. К слову сказать, это не недостаток, а скорее плюс водяных теплых полов, ведь и теплопотери в комнате происходят не равномерно. При распределении труб водяного теплого пола в каждом контуре следует придерживаться ряда правил:

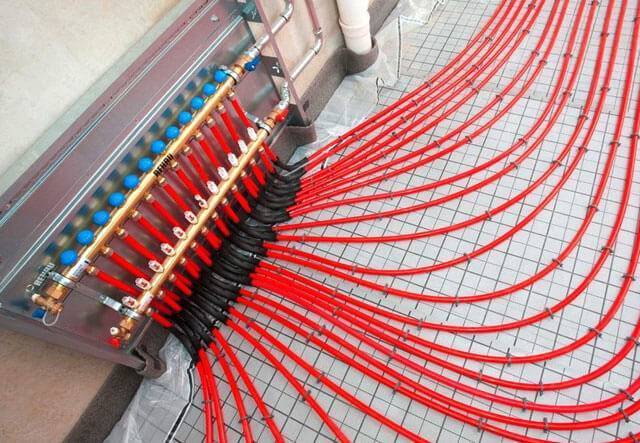

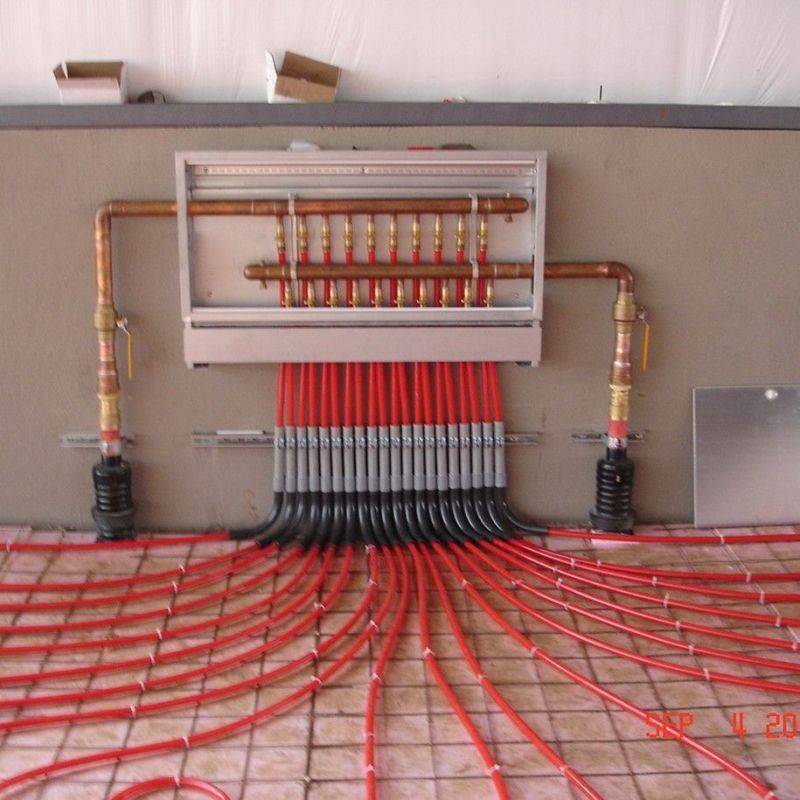

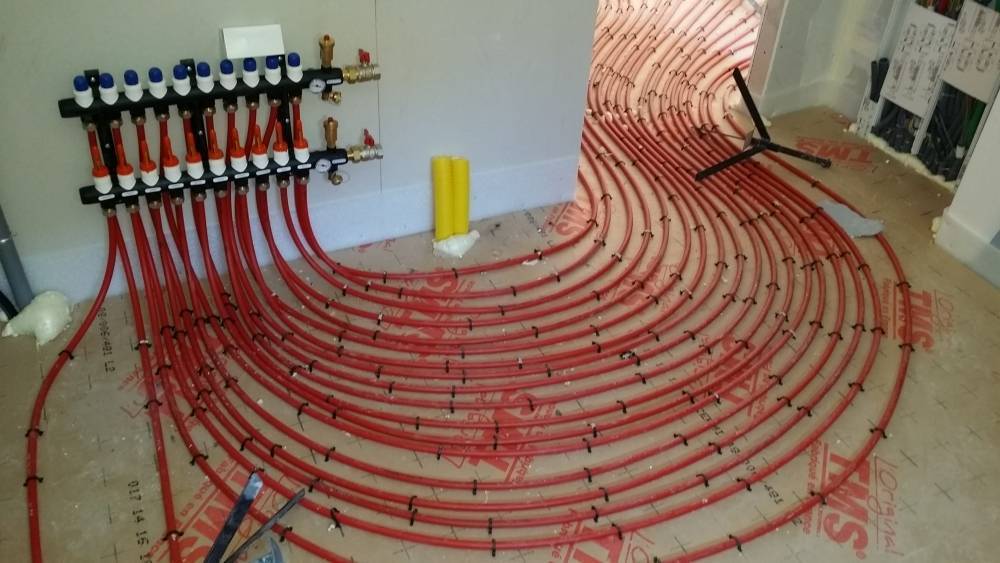

При распределении труб водяного теплого пола в каждом контуре следует придерживаться ряда правил:

Укладку труб желательно начинать от внешних, более холодных стен помещения;

Важно: Если ввод труб в комнату находится не со стороны внешней стены, то участок трубы от ввода к стене утепляется

• Для постепенного уменьшения нагрева пола от внешней стены к внутренним используется способ укладки «змейкой»;
• Для равномерного обогрева пола в помещениях со всеми внутренними стенами (в ванной, гардеробе и т.п.) используется укладка по спирали от края комнаты в центр. Труба доводится по спирали до центра с двойным шагом между витками, после чего разворачивается и разматывается в обратном направлении до вывода из комнаты и к коллектору.

Помимо длины и формы распределения труб следует просчитать их гидравлическое сопротивление. Оно повышается с увеличение длины и каждым поворотом. Во всех контурах, подсоединенных к одному коллектору, желательно привести сопротивление к одинаковому значению. Для разрешения таких ситуаций необходимо разделять большие контуры с длиной трубы более сотни метров на несколько меньших.

Для каждого контура покупается единый отрезок трубы необходимой длины. Недопустимо использовать стыки и муфты на трубах, которые укладываются в стяжку. Так что расчет длины и заказ должен осуществляться после тщательно проведенных расчетов с продумыванием всего маршрута укладки.

Важно: Расчет ведется для каждой комнаты в отдельности. Также нежелательно использовать один контур для обогрева нескольких помещений

Для утепления лоджии, веранды, мансарды укладывается отдельный контур, не совмещенный с прилегающими комнатами. Иначе большая часть тепла будет уходить на ее отопление, а комната останется холодной. Утепление под теплый пол выполняется также как и с полом, расположенным на грунте. В остальном различий в плане монтажа теплого пола на лоджии нет.

Сколько трубы потребуется для теплого пола

Чтобы рассчитать объем материала, определяют необходимую мощность обогрева конкретных площадей, подходящую схему монтажа, шаг укладки. Для расчета берется за основу устоявшийся показатель: на 1 м2 помещается 5 м труб. Нужное количество погонных метров вычисляется по формуле:

Здесь: S – площадь покрытия; N – шаг укладки; 1,1 – запас на отходы.

Сюда же прибавляют длину подключения к коллектору.

Так, для комнаты 12 кв. м при шаге укладки 0,15 м и длиной от пола до коллектора 3 м, получим:

12:0,15×1,1 +(3×2) = 94 м.

Калькулятор расчета

На сайтах производителей, в учебных видеороликах можно воспользоваться программами онлайн калькуляторов. Достаточно ввести исходные данные – площадь помещения, шаг укладки, желаемую температуру в помещении, тип стяжки, утеплителя, вид и типоразмеры труб – и программа выдаст расчетную мощность теплового потока в ватах с одного квадратного метра. Изменяя шаг укладки, виды труб можно определить оптимальную величину теплового потока.

Уже исходя от рассчитанной теплоотдачи, высчитывают количество необходимого материала. Как правило, при шаге 200 мм на один квадратный метр укладывается 5 метров трубы.

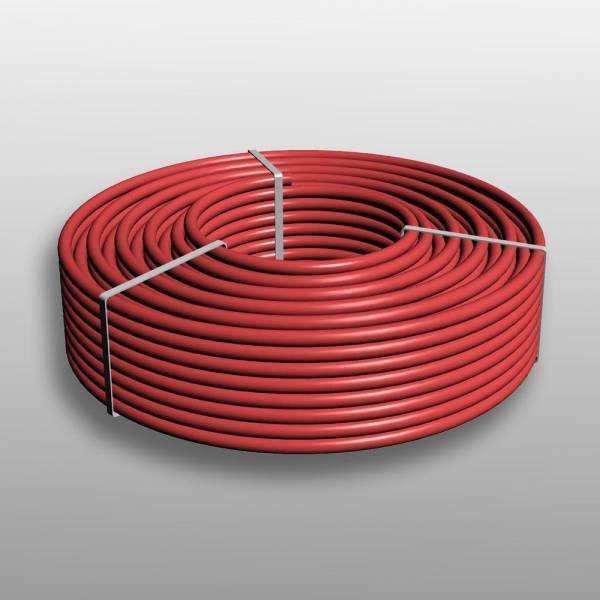

Сходство полипропилена и сшитого полиэтилена

Состоит в следующем:

• Продукты химической промышленности, заменяющие классические материалы — металл, стекло, дерево.
• Трубы из этих материалов используются при монтаже отопительных, водопроводных, газопроводных и канализационных систем. Для водоснабжения питьевой водой у продавца должно быть письменное разрешение (сертификат) на использование труб именно с этой целью.
• Отличная износостойкость обеспечивает длительный срок эксплуатации товаров из ПП и РЕ-Х. Они не чувствительны к действию влаги, химически агрессивных веществ. Не подвержены коррозии как металл. Не такие хрупкие как стекло.
• Максимально высокая температура использования обеих материалов не превышает +140оС. К примеру рабочая температура воды системы отопления +90 оС. Трубы из ПП и РЕ-Х прекрасно выдерживают такой температурный режим.
• Прочность на растяжение до разрыва высока, составляет 250-800 %.
• Изделия восстанавливают свою форму после незначительных деформаций и при нагревании до 100 оС.
• Разрушаются под действием прямых солнечных лучей и кислорода. Во избежание проникновения кислорода, поверхность изделий покрывают защитными пленками.
• Не проводят электрический ток. Это свойство полезно для изоляции электропроводящих конструкций.
• Прекрасная гидро- и пароизоляция сделала незаменимым использование этих материалов в монтаже систем водоснабжения, полов, кровли.
• Изделия из ПП и РЕ-Х легкие. Они удобны при транспортировке, погрузке/разгрузке, монтаже.
• Подвергаются утилизации и вторичной переработке.

Выводы и полезное видео по теме

Правила расчета отопительной напольной системы приведены в видео:

https://youtube.com/watch?v=-JSEBUJGkZs

Домашние умельцы часто допускают ошибки при сборке теплого пола. Основные проблемы монтажа полиэтиленовых труб освещены в видео ролике:

Правильно выбранный и установленный теплый пол без особых затрат сделает жилье теплым и комфортным. Технология устройства напольного контура отопления из ПЭ-труб проста и может использоваться не только профессиональными строителями, но и рядовыми обывателями. При соблюдении всех правил и рекомендаций система будет исправно служить вам длительное время.

А вам приходилось укладывать полиэтиленовые трубы при устройстве теплого пола? Возможно, вам известны технологические нюансы, не отмеченные в статье? Пишите, пожалуйста, комментарии, задавайте вопросы, размещайте фото по теме в расположенном ниже блоке.
