Паровые котлы представляют собой сложные теплотехнические агрегаты, предназначенные для генерации насыщенного или перегретого пара за счёт теплоты, выделяемой при сжигании топлива или преобразования электрической энергии. Эти устройства находят широкое применение в промышленности, энергетике, на транспорте и в коммунальном хозяйстве, обеспечивая технологические процессы, отопление и выработку электроэнергии. В основе работы любого парового котла лежит замкнутый термодинамический цикл, включающий подогрев питательной воды, её испарение и перегрев полученного пара. Эффективность, надёжность и безопасность эксплуатации таких агрегатов зависят от множества факторов: конструкции, качества воды, режима горения, состояния арматуры и автоматики.

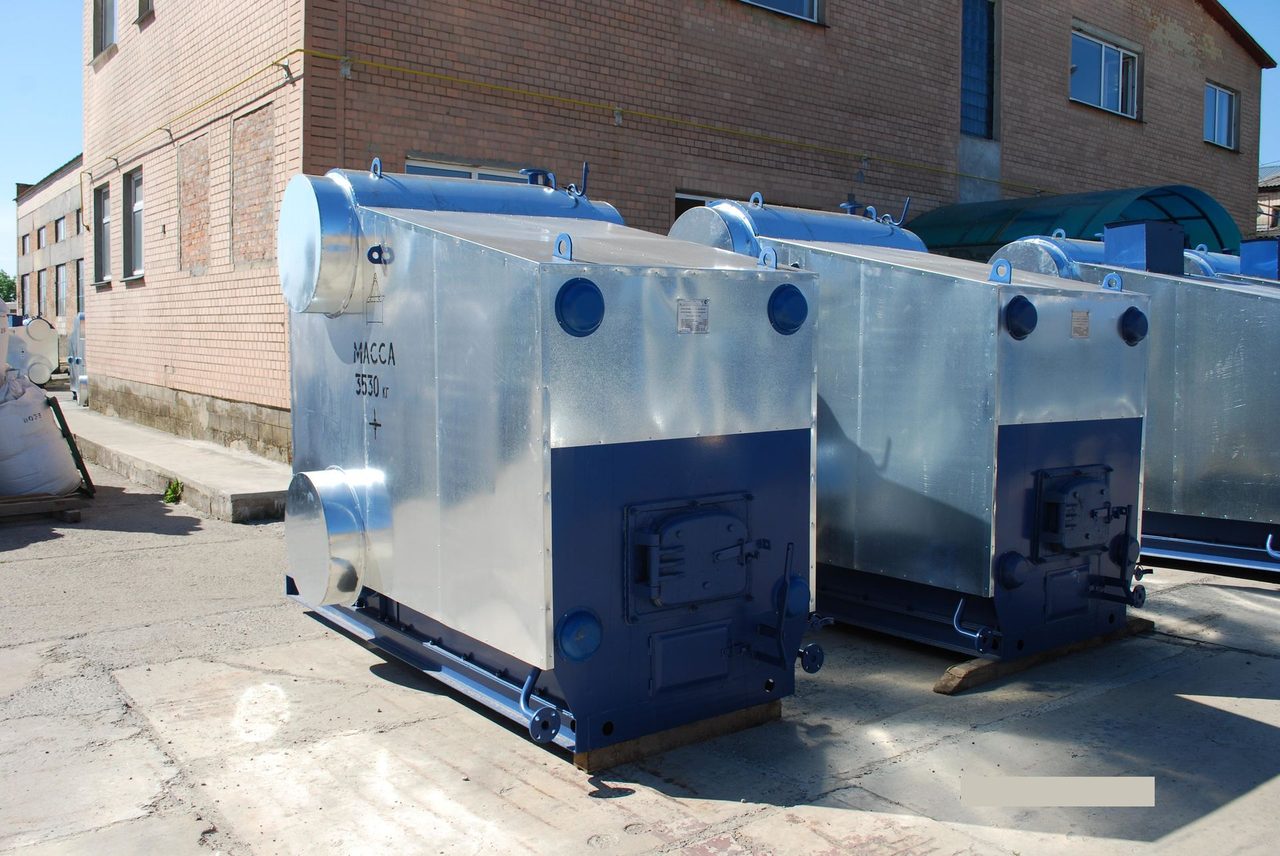

Современный паровой котёл включает несколько ключевых элементов: топку, барабан, поверхности нагрева, пароперегреватель, экономайзер и воздухоподогреватель. В топке происходит сжигание органического топлива — газа, мазута, угля или биомассы, — в результате чего образуются дымовые газы с высокой температурой. Эти газы омывают экранные трубы и конвективные пучки, передавая тепло рабочему телу. В барабане осуществляется сепарация пара от воды, а также поддержание необходимого уровня котловой воды. Циркуляция в контуре может быть естественной или принудительной, что определяется типом котла и его мощностью. На сайте представлены различные модификации серии Е, однако принципиальные решения остаются общими для большинства промышленных агрегатов. Для повышения КПД применяют хвостовые поверхности — экономайзеры и воздухоподогреватели, которые утилизируют тепло уходящих газов. Особое внимание уделяется водоподготовке: накипь, шлам и коррозия способны вывести оборудование из строя задолго до планового ремонта. Поэтому в состав котельной входят установки умягчения и деаэрации воды. Автоматика безопасности контролирует давление, температуру, уровень воды и наличие пламени, отключая подачу топлива при отклонениях от заданных параметров.
Классификация паровых котлов
По конструктивным и эксплуатационным признакам паровые котлы делят на несколько групп. Газотрубные агрегаты, к которым относятся паровозы и некоторые судовые установки, имеют дымогарные и жаровые трубы, омываемые снаружи водой. Водотрубные котлы, напротив, содержат трубы с водой, обогреваемые снаружи продуктами сгорания; они более производительны и безопасны. По давлению различают котлы низкого (до 1,4 МПа), среднего (1,4–4 МПа) и высокого (свыше 4 МПа) давления. По схеме движения пароводяной смеси выделяют естественную циркуляцию, многократно принудительную и прямоточные агрегаты. Прямоточный котёл не имеет барабана, что снижает металлоёмкость, но предъявляет повышенные требования к качеству питательной воды. По виду топлива: газовые, мазутные, твердотопливные, комбинированные. Также различают стационарные и транспортабельные, сlayed-компоновкой и башенной, с камерным или слоевым сжиганием.
Для удобства восприятия основных типов котлов ниже приведён маркированный список.
- Газотрубные — просты в обслуживании, но ограничены по давлению и паропроизводительности.
- Водотрубные — обеспечивают высокие параметры пара и большую мощность.
- Прямоточные — компактны и быстро запускаются, но чувствительны к солесодержанию.
- Комбинированные — работают на нескольких видах топлива, повышая гибкость котельной.
Принцип действия и рабочий цикл
Работа парового котла описывается несколькими последовательными стадиями. Сначала топливо и окислитель подаются в горелочное устройство или на колосниковую решётку. После воспламенения образуется факел, излучающий тепло в топочную камеру. Экранные трубы, расположенные по периметру топки, воспринимают лучистую теплоту и превращают часть котловой воды в пароводяную смесь. Эта смесь поднимается по подъёмным трубам в барабан, где происходит разделение фаз: пар отводится в пароперегреватель, а вода возвращается в опускные трубы. Такой контур называется циркуляционным. Далее пар проходит через пароперегреватель, где его температура повышается до 400–600 °C, что увеличивает теплосодержание и КПД турбины или технологического потребителя. Отработавший пар конденсируется в теплообменниках, а конденсат возвращается в деаэратор, где удаляются растворённые газы. Питательный насос подаёт воду в экономайзер, затем в барабан. Дымовые газы после топки проходят через конвективные поверхности, экономайзер и воздухоподогреватель, после чего удаляются дымососом через дымовую трубу. Для очистки газов могут использоваться циклоны, электрофильтры или скрубберы. Управление горением осуществляется с помощью частотных приводов дутьевых вентиляторов и регулирующих заслонок.
Терминология и профессиональный сленг
Специалисты, работающие с паровыми котлами, используют множество устоявшихся терминов и жаргонизмов. Ниже приведён нумерованный список, раскрывающий некоторые из них.
- Барабан — цилиндрический корпус, в котором происходит сепарация пара и воды.
- Экранные трубы — поверхности нагрева, расположенные в топке и воспринимающие лучистое тепло.
- Пароперегреватель — устройство для повышения температуры пара выше температуры насыщения.
- Экономайзер — теплообменник для подогрева питательной воды уходящими газами.
- Воздухоподогреватель — агрегат для нагрева воздуха, подаваемого в топку.
- Деаэратор — установка для удаления кислорода и углекислого газа из воды.
- Накипь — твёрдые отложения солей на внутренних поверхностях труб.
- Шлам — рыхлый осадок, удаляемый продувкой.
- Продувка — сброс части котловой воды для снижения концентрации примесей.
- Горелка — устройство для смешения топлива и окислителя и стабилизации факела.
- Дымосос — вентилятор для отвода дымовых газов.
- Дутьевой вентилятор — машина для подачи воздуха в топку.
- Тягодутьевой тракт — совокупность газоходов, вентиляторов и дымовой трубы.
- Паропроизводительность — количество пара, вырабатываемого котлом в единицу времени.
- Тепловое напряжение топки — количество теплоты, выделяемое в единице объёма топки.
- КПД брутто — отношение полезно использованной теплоты к располагаемой.
- КПД нетто — КПД с учётом собственных нужд котельной.
- Гидравлическое сопротивление — перепад давления на тракте.
- Температурный напор — разность температур теплоносителей.
- Присосы — подсос воздуха в газоходы через неплотности.
- Хвостовые поверхности — экономайзер и воздухоподогреватель.
- Арматура — запорные, регулирующие и предохранительные устройства.
- Гарнитура — обмуровка, люки, лазы, гляделки.
- Обмуровка — тепловая изоляция топки и газоходов.
- Режимная карта — документ с параметрами работы котла.
- Аварийная остановка — прекращение подачи топлива при отклонениях параметров.
- Водоподготовка — комплекс методов обработки воды.
- Непрерывная продувка — постоянный отвод части котловой воды.
- Периодическая продувка — удаление шлама из нижних точек.
- Паровая задвижка — арматура для отключения паропровода.
Эксплуатация и обслуживание
Грамотная эксплуатация парового котла начинается с пусконаладочных работ. Перед розжигом проверяют герметичность газоходов, исправность арматуры, работу автоматики безопасности и сигнализации. Заполнение котла водой производится при открытых воздушниках до появления воды в контрольной линии. Затем включают дымосос и дутьевой вентилятор, продувают топку для удаления возможных скоплений газа. Розжиг горелки осуществляется дистанционно или вручную, после чего постепенно увеличивают нагрузку. В процессе работы ведут постоянный контроль давления пара, температуры перегрева, уровня воды в барабане, содержания кислорода в дымовых газах. Отклонение этих параметров требует немедленной корректировки. Остановка котла может быть плановой или аварийной. В первом случае снижают нагрузку, отключают горелку, продувают газоходы, охлаждают котёл и дренируют воду. Аварийная остановка предполагает мгновенное прекращение подачи топлива и сброс давления через предохранительные клапаны. Регулярное техническое обслуживание включает чистку поверхностей нагрева от сажи и накипи, проверку предохранительных клапанов, манометров, уровнемеров, а также гидравлические испытания. Для продления срока службы важно соблюдать водно-химический режим, использовать корректирующую обработку воды и своевременно устранять присосы воздуха.
Безопасность и экологические аспекты
Паровые котлы относятся к объектам повышенной опасности. Основные риски связаны с возможным превышением давления, упуском воды, взрывом топки или газоходов. Поэтому проектирование, монтаж и эксплуатация регламентируются строгими правилами промышленной безопасности. Автоматика безопасности должна иметь независимые каналы контроля и срабатывать при достижении предельных значений. Предохранительные клапаны настраиваются на давление, не превышающее рабочее более чем на 10%. Уровнемеры оборудуются двумя независимыми датчиками, а также визуальными указателями. Для защиты от взрыва в топке применяются системы блокировки подачи топлива при погасании факела. Экологические требования касаются выбросов оксидов азота, серы и твёрдых частиц. Снижение выбросов достигается применением малотоксичных горелок, рециркуляцией дымовых газов, ступенчатым сжиганием, а также установкой фильтров и скрубберов. Экономия топлива и снижение вредного воздействия неразрывно связаны с повышением КПД, что достигается за счёт глубокой утилизации теплоты уходящих газов, автоматизации горения и оптимизации режимов. Современные паровые котлы проектируются с учётом возможности работы в составе когенерационных установок, где одновременно вырабатываются пар и электроэнергия.
Перспективы развития
Развитие паровых котлов направлено на повышение эффективности, экологичности и надёжности. Внедряются новые жаростойкие и коррозионностойкие материалы, позволяющие увеличить температуру перегретого пара. Цифровизация котельных установок обеспечивает предиктивную диагностику, автоматическую оптимизацию горения и удалённый мониторинг. Всё чаще применяются модульные и блочные конструкции, сокращающие сроки монтажа. Для снижения углеродного следа рассматриваются котлы на биотопливе, водороде и синтез-газе. Гибридные схемы с электрокотлами и тепловыми насосами позволяют гибко реагировать на изменение тарифов и нагрузки. Однако классические паровые котлы ещё долго останутся основой промышленной теплоэнергетики благодаря своей универсальности и высокой тепловой мощности.
