В сфере сервисного обслуживания холодильного и климатического оборудования качество проведения диагностических и ремонтных работ напрямую зависит от точности используемого инструмента. Манометрический коллектор — это не просто набор кранов и шлангов, а высокоточный измерительный прибор, от исправности и правильной настройки которого зависит корректная заправка хладагентом, точная диагностика давления в системе и, в конечном счёте, долговечность всей установки. Специалисты знают, что работа на объекте требует надёжного оснащения, способного выдерживать высокое давление, агрессивные среды и интенсивное использование. Именно поэтому выбору коллекторов и сопутствующих запчастей уделяется самое пристальное внимание. В этом контексте грамотный подход к подбору компонентов подразумевает обращение к профессиональным решениям, в частности к манометрические коллекторы для холодильного оборудования, которые предлагают широкий ассортимент моделей с различными функциональными возможностями, от стандартных двухвентильных до сложных четырёхвентильных систем для работы с несколькими хладагентами.
Конструктивные особенности и классификация коллекторов
Базовый манометрический коллектор состоит из корпуса с манометрической шкалой, вентилей управления потоком и патрубков для подключения шлангов. Однако современный рынок предлагает множество вариаций, различающихся по материалу исполнения (латунь, нержавеющая сталь, алюминиевые сплавы), типу манометров (с трубкой Бурдона, цифровые), количеству вентилей и дополнительным функциям. Двухвентильные коллекторы, как правило, используются для одноконтурных систем, где достаточно контроля давления нагнетания и всасывания. Трёх- и четырёхвентильные модели оснащаются дополнительным портом для подключения вакуумного насоса или баллона с хладагентом, что позволяет производить заправку и эвакуацию без переподключения. Особо стоит выделить модели с окнами для наблюдения за состоянием хладагента и с функциями автоматического закрытия клапанов.
Ключевые элементы системы

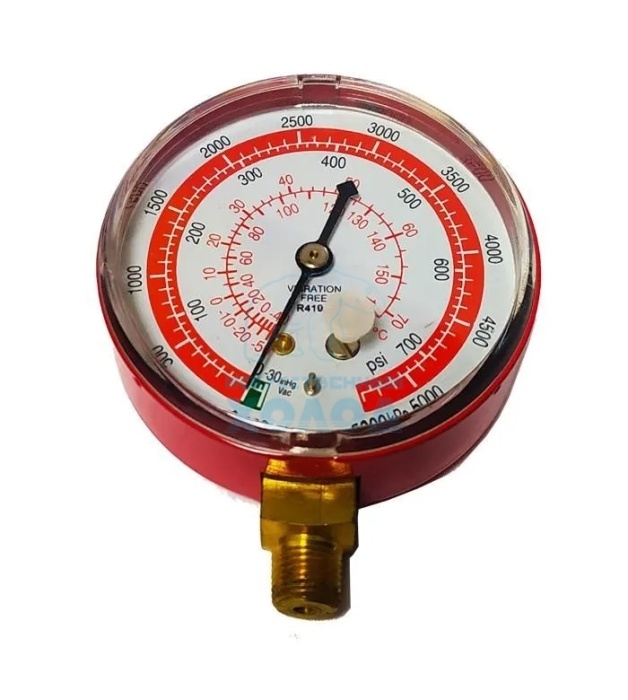

Помимо самого корпуса, важнейшими компонентами являются манометры. Для высокого и низкого давления они имеют разные цветовые зоны (красную и синюю), а также шкалы, проградуированные в бар, МПа или psi. Качество манометра определяет точность показаний, поэтому предпочтение отдаётся моделям с демпферной жидкостью, гасящей вибрацию и продлевающей срок службы. Вторым по значимости элементом являются соединительные шланги, которые должны выдерживать давление не менее 30-35 бар и быть устойчивыми к хладагентам и маслам. Шланги бывают разной длины (от 90 см до 3 метров) и с разными типами соединений (накидные гайки, запорные клапаны, быстроразъёмные соединения).
- Ручные и клапанные блоки: Качественные вентили коллектора должны обеспечивать плавное и герметичное перекрытие потока. Недорогие модели часто страдают от протечек или тугого хода, что критично при работе с жидким хладагентом. Современные решения включают керамические уплотнители и двухступенчатые системы регулировки.
- Адаптеры и переходники: Для работы с различными типами портов (R22, R410A, R32) требуются специальные переходники с разной резьбой. Также в набор могут входить обратные клапаны, предотвращающие обратный ток хладагента, и фильтры-осушители на линии вакуумирования.
Правила выбора и эксплуатации
При выборе коллектора специалисту необходимо определиться с основными задачами: будут ли это регулярные профилактические осмотры или капремонт с вакуумированием. Для первых достаточно бюджетной модели с двумя вентилями и шлангами средней длины. Для профессионального ежедневного использования целесообразно инвестировать в коллектор из авиационного алюминия со встроенными термометрами и функцией автоматического расчёта перегрева. Особое внимание следует уделить диапазону шкалы манометров: для низкого давления (синяя шкала) предел измерения составляет около -1…20 бар, для высокого (красная шкала) — до 60 бар. Это связано с растущим рабочим давлением новых хладагентов (например, у R410A давление в контуре может достигать 45-50 бар).
Запчасти для коллекторов также требуют вдумчивого подбора. Это касается не только замены манометров при потере точности, но и ремонта или замены уплотнительных колец (O-ring), клапанов, шлангов. Использование неоригинальных комплектующих часто приводит к разгерметизации или получению неточных данных, что влечёт за собой ошибочные выводы о состоянии системы. Поэтому при обслуживании коллекторов предпочтительно использовать комплекты уплотнений, рекомендованные производителем, а также регулярно проводить калибровку манометров.
Практические рекомендации по работе
Для долгой и безотказной работы измерительного инструмента следует соблюдать ряд несложных правил. Во-первых, перед подключением коллектора к системе всегда проверяйте целостность манометров и отсутствие трещин на шлангах. Во-вторых, после окончания работ стравливайте остаточное давление в сервисных шлангах, чтобы продлить срок службы резиновых уплотнений. В-третьих, не допускайте попадания влаги и грязи в порты коллектора, так как это ухудшает герметичность и влияет на показания.
- Регулярная калибровка: Даже качественные манометры со временем «уходят» по точности. Рекомендуется проводить контрольную сверку с эталонным прибором не реже одного раза в полгода или после интенсивного использования.
- Защита от механических повреждений: Храните коллектор в специальном кейсе, избегайте ударов и падений, так как это может вывести из строя механизм манометра.
- Своевременная замена фильтров и уплотнений: При первых признаках подсоса воздуха (нестабильные показания вакуума) или протечки масла замените резиновые уплотнения и проверьте целостность соединений.
В итоге, правильный выбор и обслуживание манометрического коллектора с соответствующими запчастями напрямую влияет на качество сервиса, безопасность работы и экономию времени. Инвестируя в надёжный инструмент и регулярно его обслуживая, мастер гарантирует себе точность измерений и, как следствие, доверие клиентов.
